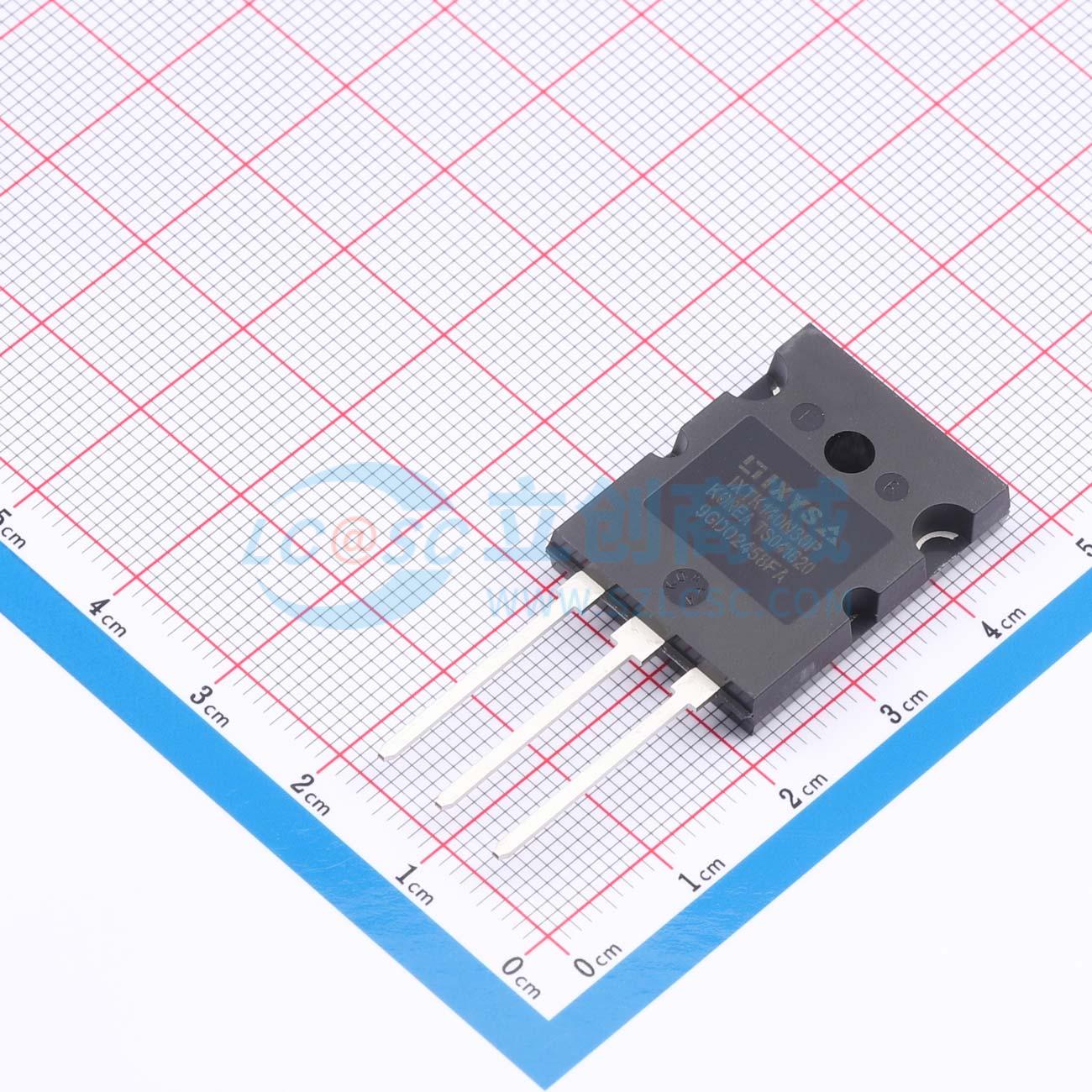

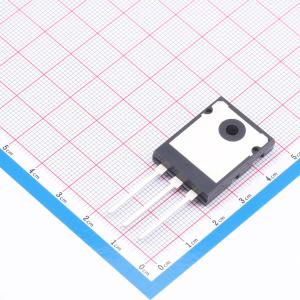

IXTK140N30P
N沟道 300V 140A
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- Littelfuse/IXYS
- 商品型号
- IXTK140N30P
- 商品编号
- C27392257
- 商品封装
- TO-264
- 包装方式
- 管装
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 300V | |
| 连续漏极电流(Id) | 140A | |
| 导通电阻(RDS(on)) | 20mΩ@10V | |
| 耗散功率(Pd) | 1.04kW | |
| 阈值电压(Vgs(th)) | 3V | |
| 栅极电荷量(Qg) | 185nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 14.8nF | |
| 反向传输电容(Crss) | 55pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.83nF | |
| 栅极电压(Vgs) | ±20V |
商品特性
- 快速本征二极管
- 国际标准封装
- 具备非箝位电感开关(UIS)额定值
- 封装电感低
- 易于驱动和保护
- 易于安装
- 节省空间
- 功率密度高
应用领域
-开关模式和谐振模式电源-DC-DC 转换器-激光驱动器-交流和直流电机控制-机器人和伺服控制
