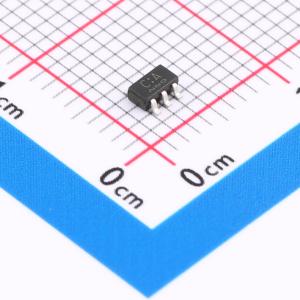

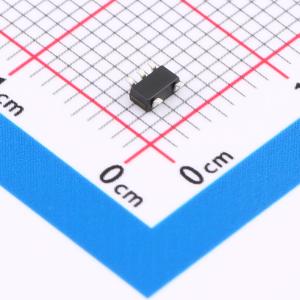

温馨提醒：图片仅供参考，商品以实物为准
TC4S584F.LF
具有施密特触发功能的单电路反相器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TC4S584F 是一款在输入端具备施密特触发器功能的单路反相器。也就是说，由于输入波形上升沿和下降沿的电路阈值电平电压不同（V_P、V_N），除了普通反相器应用外，TC4S584F 还可广泛应用于多种场景，包括线路接收器、波形整形电路、无稳态多谐振荡器等。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TC4S584F.LF
- 商品编号
- C2762702
- 商品封装
- SOT-25
- 包装方式
- 编带
- 商品毛重
- 0.037克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 反相器 | |
| 输入类型 | 施密特触发器 | |
| 工作电压 | 3V~18V | |
| 静态电流(Iq) | 4uA | |
| 通道数 | 1 | |
| 输入数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 1.5mA | |
| 拉电流(IOH) | 1mA | |
| 输出高电平(VOH) | 9.95V；4.95V；14.95V | |
| 低电平范围(VOL) | 50mV；50mV；50mV | |
| 传播延迟(tpd) | 80ns@10V,50pF；60ns@15V,50pF；170ns@5V,50pF | |
| 工作温度 | -40℃~+85℃ |
应用领域
- 线路接收器
- 波形整形电路
- 无稳态多谐振荡器
- 普通反相器
