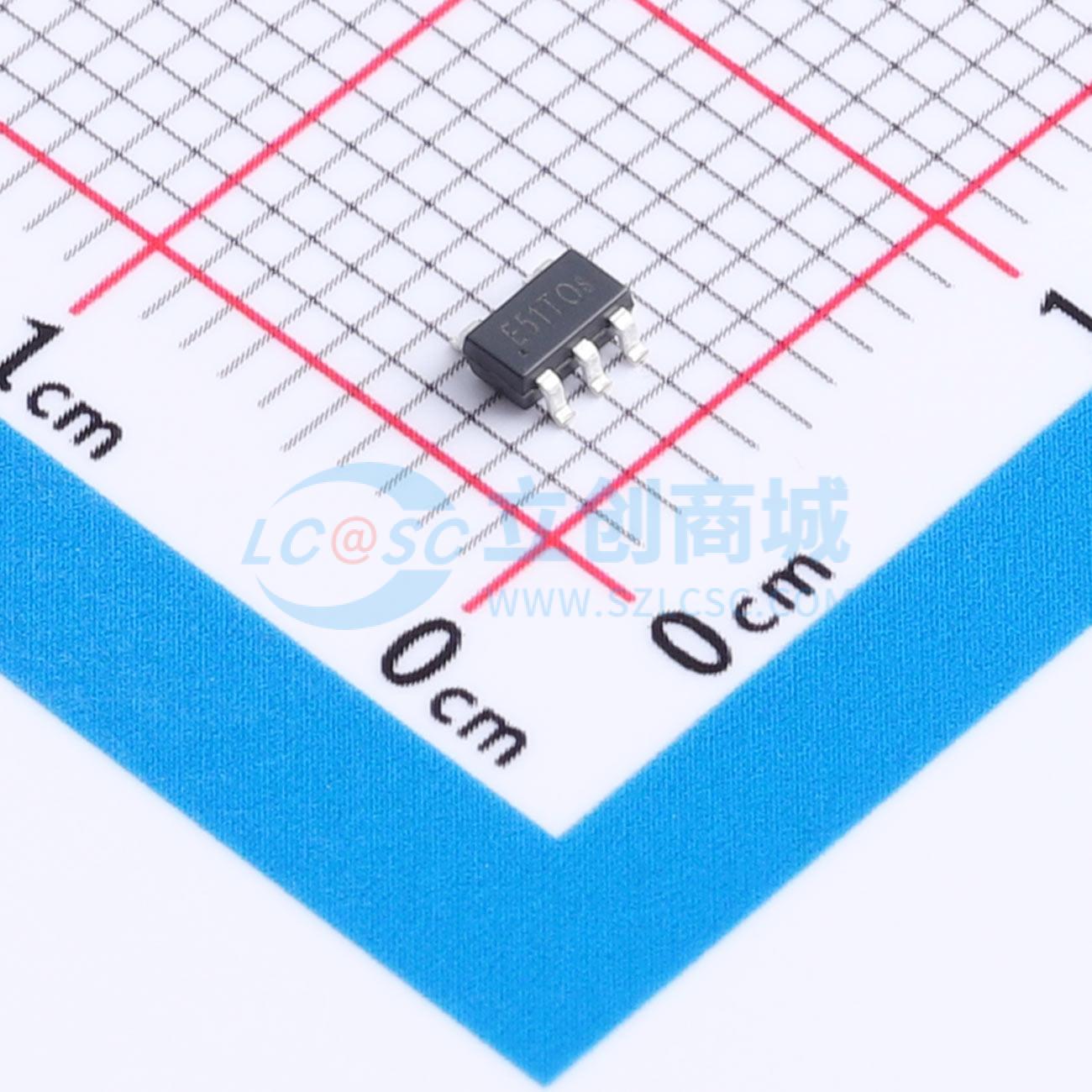

温馨提醒：图片仅供参考，商品以实物为准
TP5551-TR
超低噪声零漂移轨到轨运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5551-TR
- 商品编号
- C2759987
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0252克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 1 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 8nV/℃ | |
| 增益带宽积(GBW) | 3.5MHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 2.5V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 130dB | |
| 输入电压噪声密度(eN) | 15nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 静态电流(Iq) | 1.2mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；零漂移/自动稳零 |
商品概述
该系列放大器为单通道/双通道/四通道斩波稳定零漂移运算放大器，针对1.8V至5.5V单电源或±0.9V至±2.75V双电源工作进行了优化。TP555X系列具有极低的输入失调电压和低噪声特性，且在低至0.1Hz的频率下无1/f噪声拐角。TP555X的设计旨在实现超低失调电压和失调温度漂移、宽增益带宽以及轨到轨输入/输出摆幅，同时最大限度地降低功耗。该系列可提供极低的失调电压（最大5μV）以及随时间和温度变化的近零漂移，并具备出色的共模抑制比和电源抑制比。TP5551（单通道版本）提供SOT23-5和SOP8封装。TP5552（双通道版本）提供MSOP8和SOP8封装。TP5554（四通道版本）提供TSSOP14和SOP14封装。所有版本的工作温度范围均为-40°C至125°C。
商品特性
- 电源电压：1.8V至5.5V
- 低失调电压：5μV（最大值）
- 零漂移：0.05µV/°C（最大值）
- 无1/f噪声拐角，低至0.1Hz − 输入噪声电压：15 nV/√Hz @ 1 kHz − 0.1 Hz至10 Hz电压噪声：350 nVₚ₋ₚ
- 压摆率：2.5 V/µs
- 带宽：3.5 MHz
- 低电源电流：每放大器550 µA
- 低输入偏置电流：50 pA（典型值）
- 轨到轨输出电压范围
- 高增益、共模抑制比、电源抑制比：130 dB
- 7 kV HBM ESD等级
- -40°C至125°C工作温度范围
应用领域
- 医疗仪器
- 温度测量
- 精密电流检测
- 精密低漂移低频ADC驱动器
- 过程控制系统
