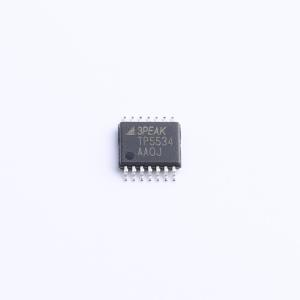

TP5534-TR
1.8V, 42uA, RRIO, 零漂移运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 低功率斩波稳定运算放大器可对输入失调电压进行校正，实现极低的失调和随时间及温度变化的失调漂移。器件可在低至1.8V的单电源电压下工作，每个放大器的静态电流为42μA，增益带宽积为350kHz。它们具有单位增益稳定性，无1/f噪声，具有良好的电源抑制比（PSRR）和共模抑制比（CMRR），并具有轨到轨输入和输出摆幅。单通道版本有SC70-5、SOT23-5和SO-8封装；双通道版本有MSOP-8和SO-8封装；四通道版本有TSSOP-14和SOIC-14封装。所有版本的工作温度范围为-40℃至125℃。
- 品牌名称
- 3PEAK(思瑞浦)
- 商品型号
- TP5534-TR
- 商品编号
- C2761106
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 精密运放 | |
| 放大器数 | 4 | |
| 单电源电压 | 1.8V~5.5V | |
| 输入失调电压(Vos) | 1uV | |
| 输入失调电压温漂(Vos TC) | 8nV/℃ | |
| 增益带宽积(GBW) | 350kHz | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 压摆率(SR) | 0.16V/us |
| 属性 | 参数值 | |
|---|---|---|
| 共模抑制比(CMRR) | 120dB | |
| 输入电压噪声密度(eN) | 55nV/√Hz@1kHz | |
| 输入偏置电流(Ib) | 50pA | |
| 静态电流(Iq) | 42uA | |
| 输出电流 | 60mA | |
| 输入失调电流(Ios) | 100pA | |
| 工作温度 | -40℃~+125℃ | |
| 功能特性 | ESD保护；内置补偿；零漂移/自动稳零 |
商品概述
3PEAK TP5531/2/4 低功耗斩波稳定运算放大器可对输入失调电压进行校正，以实现极低的失调以及随时间和温度变化的极低失调漂移。该器件可在低至 1.8V 的单电源电压下工作，每个放大器的静态电流为 42μA，增益带宽积为 350kHz。它们具有单位增益稳定性，无 1/f 噪声，具备良好的电源抑制比（PSRR）和共模抑制比（CMRR），并具有轨到轨输入和输出摆幅。
商品特性
- 低失调电压：10μV（最大值）
- 零漂移：0.008μV/℃
- 0.1Hz 至 10Hz 噪声：1.1μVPP
- 低电源电流：每个放大器 42μA
- 带宽：350kHz
- 压摆率：0.16V/μs
- 高增益，130dB 高 CMRR 和 PSRR
- 轨到轨输入和输出摆幅
- -40℃ 至 125℃ 工作范围
- 小封装：SC70 和 SOT23（TP5531）
应用领域
- 传感器放大器
- 双向电流检测
- 直流失调校正
- 温度测量
- 远程传感器
- 电池供电仪器
- 电子秤
