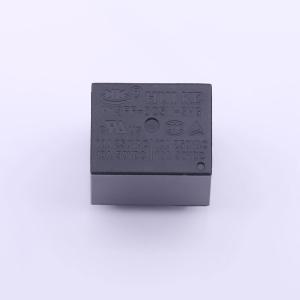

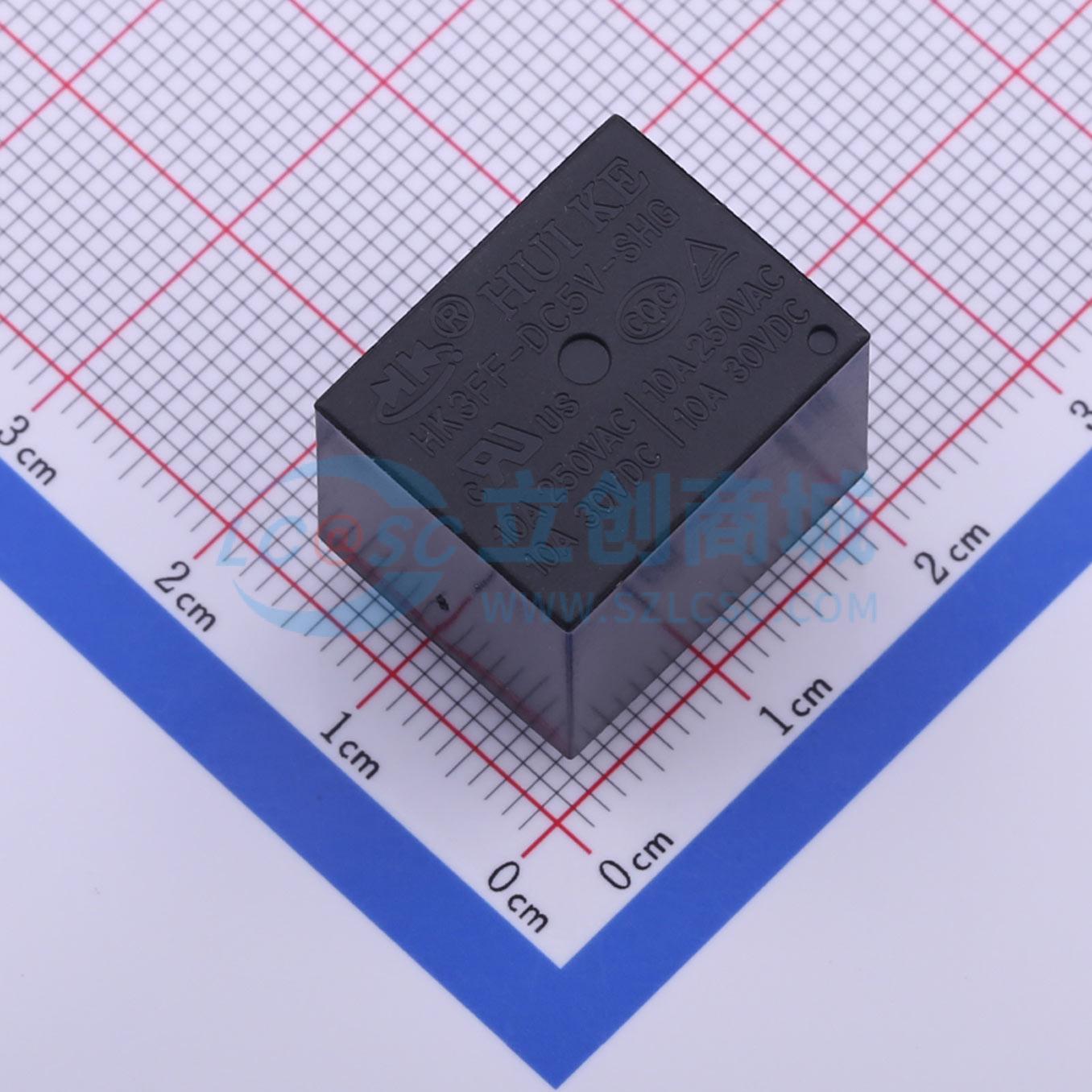

HK3FF-DC5V-SHG
5V 一组转换:1C(单刀双掷-转换)
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 10A 功率继电器 5脚 1A 1C 5V驱动
- 品牌名称
- 汇科
- 商品型号
- HK3FF-DC5V-SHG
- 商品编号
- C27840
- 商品封装
- 插件,19x15.5mm
- 包装方式
- 盒装
- 商品毛重
- 8.045克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 功率继电器 | |
| 线圈电压 | 5V | |
| 触点形式 | 一组转换:1C(单刀双掷-转换) | |
| 引脚数 | - | |
| 触点容量(电阻负载) | 10A@250VAC；10A@30VDC | |
| 最大切换电压 | - | |
| 额定线圈功率 | 360mW | |
| 触点材料 | - |
| 属性 | 参数值 | |
|---|---|---|
| 最大切换电流 | - | |
| 线圈类型 | - | |
| 线圈电阻 | 75Ω | |
| 接触电阻 | 100mΩ | |
| 动作时间 | 10ms | |
| 释放时间 | 5ms | |
| 工作温度 | -40℃~+70℃ |
商品特性
- 安全认证：C - UL、CQC、TUV
- 接点间隙最小0.3mm
- 接点阻抗初始值最大100mΩ，流通电流1A、开路测试电压6VDC，使用电压下降法量测
- 接点容量：250VAC、cosφ = 1时可通过电流10安培；30VDC时可通过电流10安培
- 摄氏20度时，额定电压有3VDC、5VDC、6VDC、9VDC、12VDC、24VDC
- 额定电流（mA ± 10%）：120/150、73/91、60/75、40/50、30/37.5、15/18.8
- 额定消耗功率（± 10%）：0.36W/0.45W
- 线圈阻抗（Ω ± 10%）：25/20、70/55、100/80、225/180、400/320、1600/1280
- 感动电压为额定电压的75%
- 开放电压为额定电压的10%
- 最大应加电压为额定电压的130%
- 动作时间在施加额定电压时最大为10毫秒
- 开放时间在额定电压突然消失时最大为5毫秒
- 线圈温升在空载时线圈施加最大可允许电压，待温度稳定后量测的温度不超过40°C（不包含环境温度）
- 电气寿命：10A/250VAC、CosΦ = 1且施加额定电压时，有100,000次以上；10A/30VDC且施加额定电压时，有100,000次以上
- 机械寿命：在无负载的情况下有10,000,000次以上
- 最大操作频率：电气每分钟30次，机械每分钟300次
- 介质耐压：接点对接点间750VAC、50/60Hz、漏电流小于1mA、持续一分钟；线圈对接点间1,500VAC、50/60Hz、漏电流小于1mA、持续一分钟
- 绝缘阻抗：施加500VDC时量测值需≅100MΩ
- 振动I（强度）：无激磁状态下双振幅宽度1.5mm，震动频率一分钟内由10Hz~55Hz~10Hz，XYZ各方向各进行2小时，实验后外观构造无异常且电气功能符合规格要求
- 振动II（稳定性）：激磁状态下双振幅宽度1.5mm，震动频率一分钟内由10Hz~55Hz~10Hz，XYZ各方向进行5分钟，实验中无误（接点断开时间不超过1mS），实验后外观构造无异常且电气功能符合规格要求
- 冲击测试：耐冲击性I（强度），无激磁状态加速度1000m/s²冲击，XYZ各方向进行5次，实验后外观构造无异常且电气功能符合规格要求；耐冲击性II（稳定性），激磁状态加速度100m/s²冲击，XYZ各方向进行2次，实验中无误（接点断开时间不超过1mS），实验后外观构造无异常且电气功能符合规格要求
