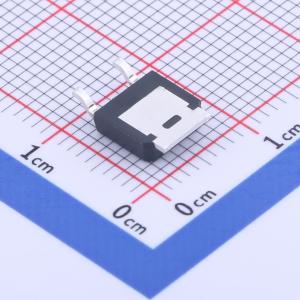

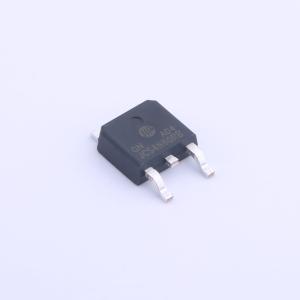

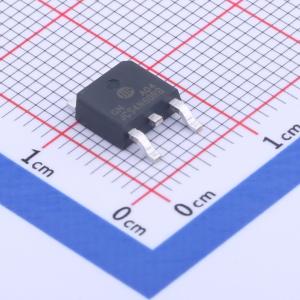

JCS4N60RB实物图
  • JCS4N60RB商品缩略图
  • JCS4N60RB商品缩略图
  • JCS4N60RB商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

JCS4N60RB

1个N沟道 耐压:600V 电流:4A

SMT扩展库SMT补贴嘉立创PCB免费打样
品牌名称
吉林华微
商品型号
JCS4N60RB
商品编号
C2693244
商品封装
DPAK​
包装方式
编带
商品毛重
0.484克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)600V
连续漏极电流(Id)4A
导通电阻(RDS(on))2.4Ω@10V
耗散功率(Pd)165.56W
属性参数值
阈值电压(Vgs(th))4V@250uA
栅极电荷量(Qg)18.1nC
输入电容(Ciss)1.1nF
反向传输电容(Crss)12pF
工作温度-55℃~+150℃
输出电容(Coss)124pF

商品概述

该器件专为蜂窝手机及其他超便携式应用中的双开关需求设计,采用单封装解决方案。它具有两个独立的N沟道MOSFET,导通电阻低,可将传导损耗降至最低。MicroFET 2x2在其物理尺寸下具备出色的热性能,非常适合线性模式应用。

商品特性

  • 2.9 A、30 V,栅源电压(VGS)= 4.5 V时,漏源导通电阻(RDS(ON))= 123 mΩ
  • 栅源电压(VGS)= 3.0 V时,漏源导通电阻(RDS(ON))= 140 mΩ
  • 栅源电压(VGS)= 2.5 V时,漏源导通电阻(RDS(ON))= 163 mΩ
  • 新型MicroFET 2x2 mm封装,高度低至最大0.8 mm
  • 人体模型(HBM)静电放电(ESD)保护等级 = 1.8 kV
  • 符合RoHS标准
  • 不含卤化化合物和氧化锑

应用领域

  • 蜂窝手机
  • 其他超便携式应用
  • 线性模式应用
