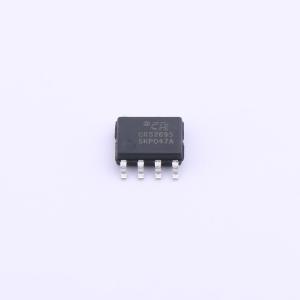

CR5269SSK

CR5269S是一款高性能的电流控制型PWM开关，全电压范围内待机功耗小于75mW，满足能效六标准。为了减少待机功耗和提升效率，集成了多种工作模式。随着负载的变化，可以工作在三种不同的模式，并且每种模式都做了优化。当负载很重时，系统工作在传统的PWM（脉冲宽度调制）模式。当负载变轻时，系统进入PFM（脉冲频率调制）模式。在PFM模式下，随着负载的逐渐变轻，开关频率也逐渐的减小。独有的频率变换模块可以使开关频率平滑降低而不产生噪声。由于频率的降低，开关损耗也被有效的减小了。当负载继续降低而低于某一设定值时，系统进入PSM（跳频调制）模式。在PSM模式下，一些开关周期被跳过，这些周期内开关管完全关断，因此这种模式可进一步降低待机功耗。在上述的三种工作模式下，都集成了频率抖动功能，来提升系统的EMI特性。 芯片还集成了最大输出功率动态补偿模块，从而保证系统在全电压交流输入范围（90V~264V）内最大输出功率点恒定。 集成了多种功能和保护特性，包括欠压锁定（UVLO），VDD过压保护（OVP），软启动，过温保护（OTP），逐周期电流限制（OCP），过载保护（OLP），SENSE引脚悬空保护，GATE端箝位，前沿消隐等。

• 满足能效六级标准，启动电流和工作电流低
• PSM模式降低待机功耗，VDD端过压保护
• 内置软启动，过载保护
• 良好的EMI特性，逐周期过流保护
• 零噪声工作，过温保护
• 典型65kHz开关频率，输出整流二极管短路保护
• 电流模式控制，四引脚散热
• 内置斜坡补偿，SOP - 8L绿色封装

• 电源适配器，电脑和服务器辅助电源
• 开放式电源，机顶盒电源
• 数码相机和摄像机电源
• 掌上电脑电源
