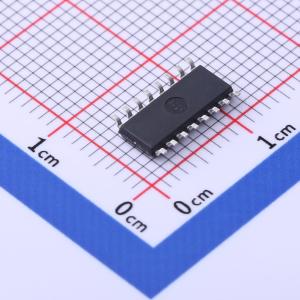

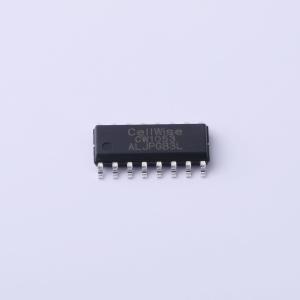

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 工作电压 | 4V~22.5V | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.225V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 5 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -30℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 15uA | |
| 均衡电流 | - | |
| 接口类型 | - | |
| 功能特性 | - |
商品概述
CW1053 系列产品是一款高度集成的 5 串锂离子电池或锂聚合物电池保护芯片。CW1053 为电池包提供过充、过放、过流和过温保护。
商品特性
- 过充电保护，阈值范围 4.175V~4.350V，25mV 步进，±25mV 精度
- 过放电保护，阈值范围 2.300V~3.000V，100mV 步进，±80mV 精度
- 过电流保护，过流检测 1 阈值范围 0.030V~0.100V，10mV 步进，±5mV 精度；过流检测 2 阈值范围 0.060V~0.200V，20mV 步进，±5mV 精度；短路保护阈值范围 0.090V~0.600V，30mV 步进，±10mV 精度
- 充放电过温保护
- 过流保护后自动回复
- 低功耗设计，工作状态 15μA (25°C)，休眠状态 5μA (25°C)
- 封装形式：SSOP16/SOP16
应用领域
- 电动工具
- 电动自行车
- 后备电源
- 锂离子及锂聚合物电池包
