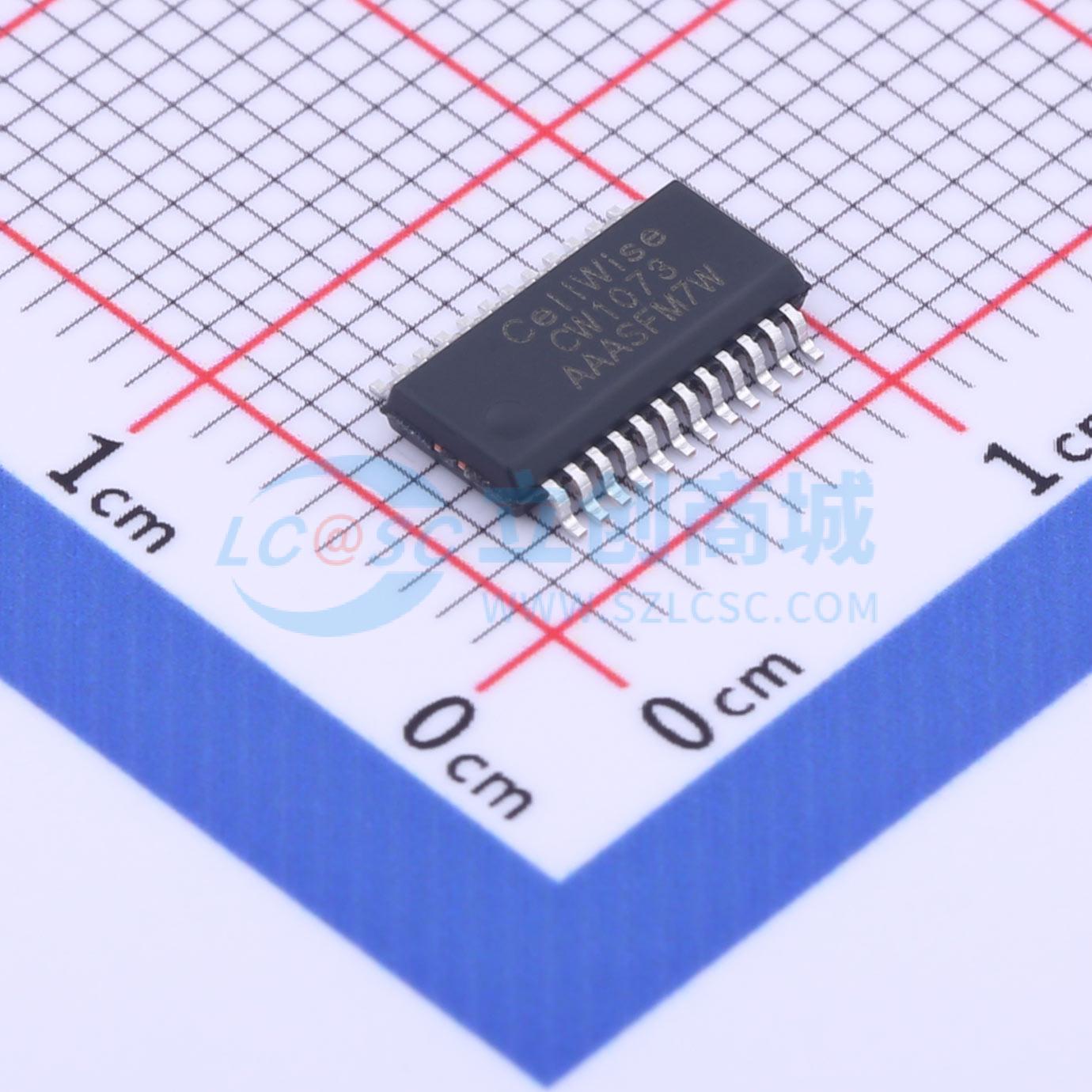

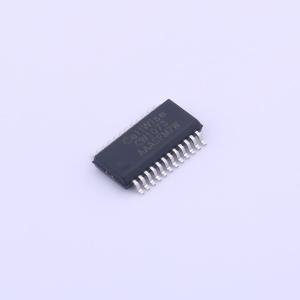

温馨提醒：图片仅供参考，商品以实物为准
CW1073AAAS
CW1073AAAS
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Cellwise(赛微)
- 商品型号
- CW1073AAAS
- 商品编号
- C2688813
- 商品封装
- SSOP-24-150mil
- 包装方式
- 编带
- 商品毛重
- 0.2克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | - | |
| 工作电压 | 4V~31.5V | |
| 最大充电电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | - | |
| 电池节数 | 6~7 |
商品概述
CW1073系列产品是一款内置高精度检测电路和延迟电路的锂电池保护芯片，适用于6~7串锂离子电池或锂聚合物电池包。为锂电池包提供过充电检测、过放电检测、过电流检测、均衡、断线检测以及充放电高低温等保护功能。 CW1073内置MOSFET驱动功能，支持外部PWM信号通过DCTRL端子来控制DO_PWM端子输出，实现电机调速以及软启动功能。
商品特性
- 过充电检测功能，阈值范围3.750V、4.175V~4.450V，25mV步进，±25mV精度
- 过放电检测功能，阈值范围2.100V~3.000V，100mV步进，±80mV精度
- 过电流检测功能：
- 过流检测1阈值范围0.050V~0.100V，50mV步进，±5mV精度
- 过流检测2阈值范围0.100V~0.200V，100mV步进，±5mV精度
- 短路保护阈值范围0.200V~0.500V，100mV步进，±10mV精度
- 温度检测功能：充电高低温保护，温度外部可设；放电高温保护，放电低温保护可选
- 均衡功能
- 通过SEL端子实现6节、7节电池切换
- 断线检测功能
- 负载检测功能PWM控制驱动
- 低工作电流：
- 工作状态15μA(25°C)
- 休眠状态5μA(25°C)
- 封装形式：SSOP24
应用领域
- 电动工具
- 电动自行车
- 吸尘器
- 锂离子及锂聚合物电池包
