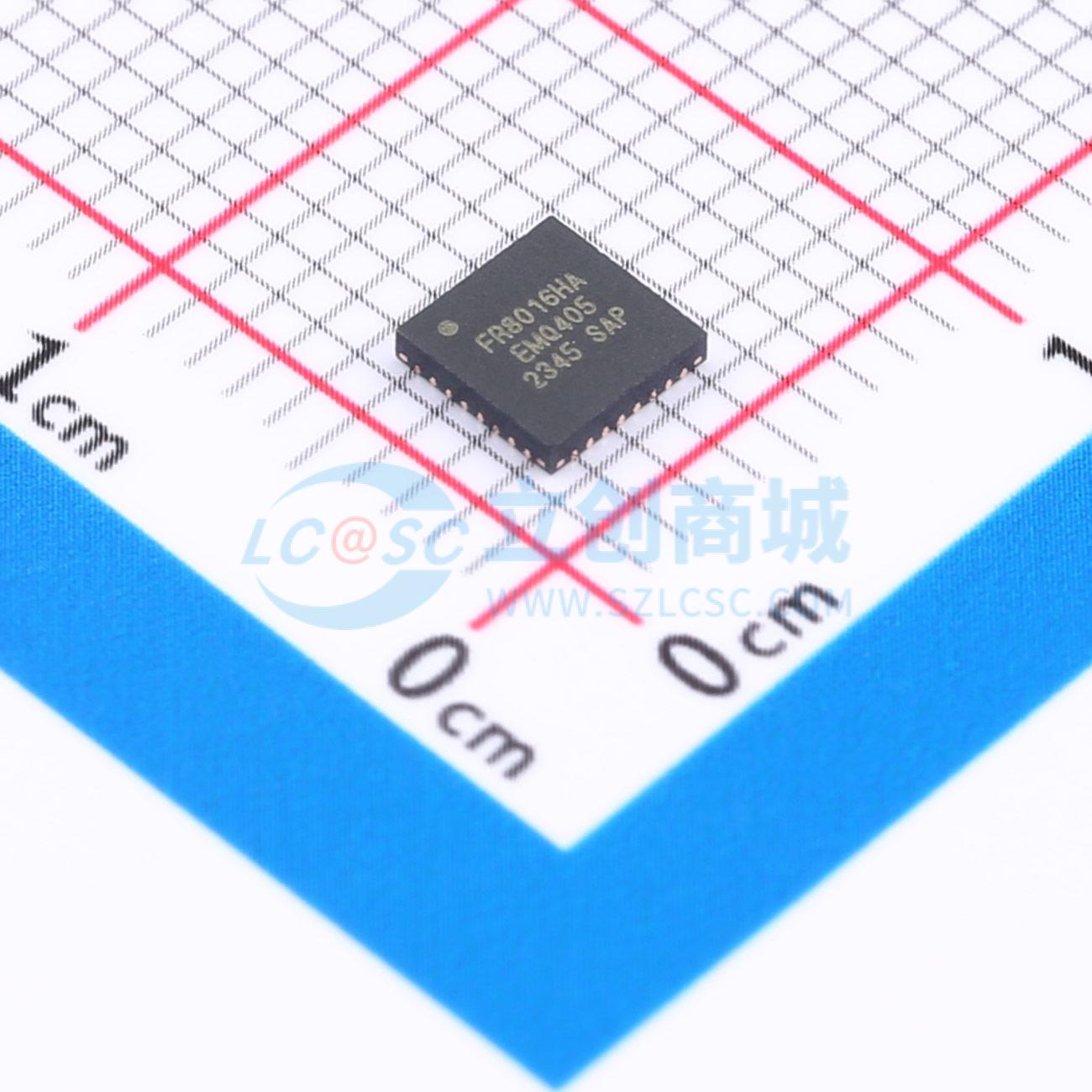

FR8016HA

支持 SIG MESH的低功耗蓝牙 SOC 芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 描述：带语音播报的蓝牙MCU CPU：内置32位ARM Cortex-M3内核，支持最高48MHz的时钟频率叠封FLASH容量：512KB 封装：QFN32 蓝牙标准：蓝牙V5.1LE标准数据速率：支持2M/1M/500K/125K速率发射功率：10dBm 灵敏度：-92~-95dBm 接收峰值电流：9.7mA 发送峰值电流：8mA 数字接口：通用GPIO,Timer,Efuse128bit,SPIM,SPIS,UART,SPI/QSPI,I2C,PWM,PDM, 模拟接口：8通道10bitSAR ADC 电源管理：集成DC-DC、LDO
品牌名称: FREQCHIP(富芮坤)
商品型号: FR8016HA
商品编号: C2688843
商品封装: QFN-32(4x4)
包装方式: 编带
商品毛重: 0.12972克(g)

商品参数

	属性	参数值
	商品目录	单片机(MCU/MPU/SOC)

	属性	参数值
	CPU内核	ARM Cortex-M3

商品概述

FR801xH 系列芯片是面向SOC（片上系统），易于快速开发的低功耗蓝牙芯片。完全兼容蓝牙V5.1（LE模式）协议。同时用户可以基于芯片内置的ARMCorteM3 嵌入式32 位高性能单片机开发各种应用程序。蓝牙智能固件包括L2CAP 服务层协议、安全管理器（SM）、属性协议（ATT）、通用属性配置文件（GATT）和通用访问配置文件（GAP）。此外，还支持应用程序配置文件，例如接近度、健康温度计、心率、血压、血糖、人机界面设备（HID）和SDK（包括驱动程序、OS - API 等）。SDK 还集成了用于网络应用程序的SIG Mesh 协议。采用创新技术，将PMU（锂电池充电器+LDO）、带XIP 模式的QSPI FLASH ROM、I2C、UART、GPIO、ADC、PWM 集成在一块芯片中，为客户提供：

有竞争力的功耗
稳定的蓝牙连接
极低的BOM 成本

商品特性

CPU内置32 位ARM Cortex - M3 内核，支持最高48MHz 的时钟频率
256KB/512KB/1MB Flash用于用户软件和数据存储
48KB SRAM
128KB ROM：
- BOOT 启动代码
- 控制器(controller)协议栈
- ROM 固件：
  - BLE Profile & Protocol: GATT,LM, LC
  - API 驱动
  - SIG MESH 协议栈
蓝牙V5.1 LE 标准
支持2M/1M/500K/125K 数据速率
集成DC - DC，LDO
通用GPIO
Timer
Efuse 128bit
SPIM
MSPI
SUART（FIFO 深度 16/32）
SPI/QSPI
I2C (FIFO 深度 8/32)
PWM
PDM
8 通道10bit SAR ADC
工作环境温度： - 40℃ ~ +105℃

应用领域

智能键鼠
智能穿戴
智能锁
智能家居
物联网SIG Mesh 应用
