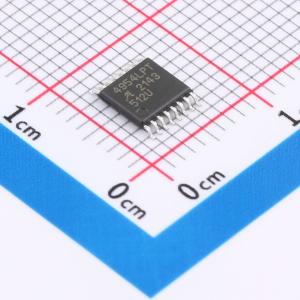

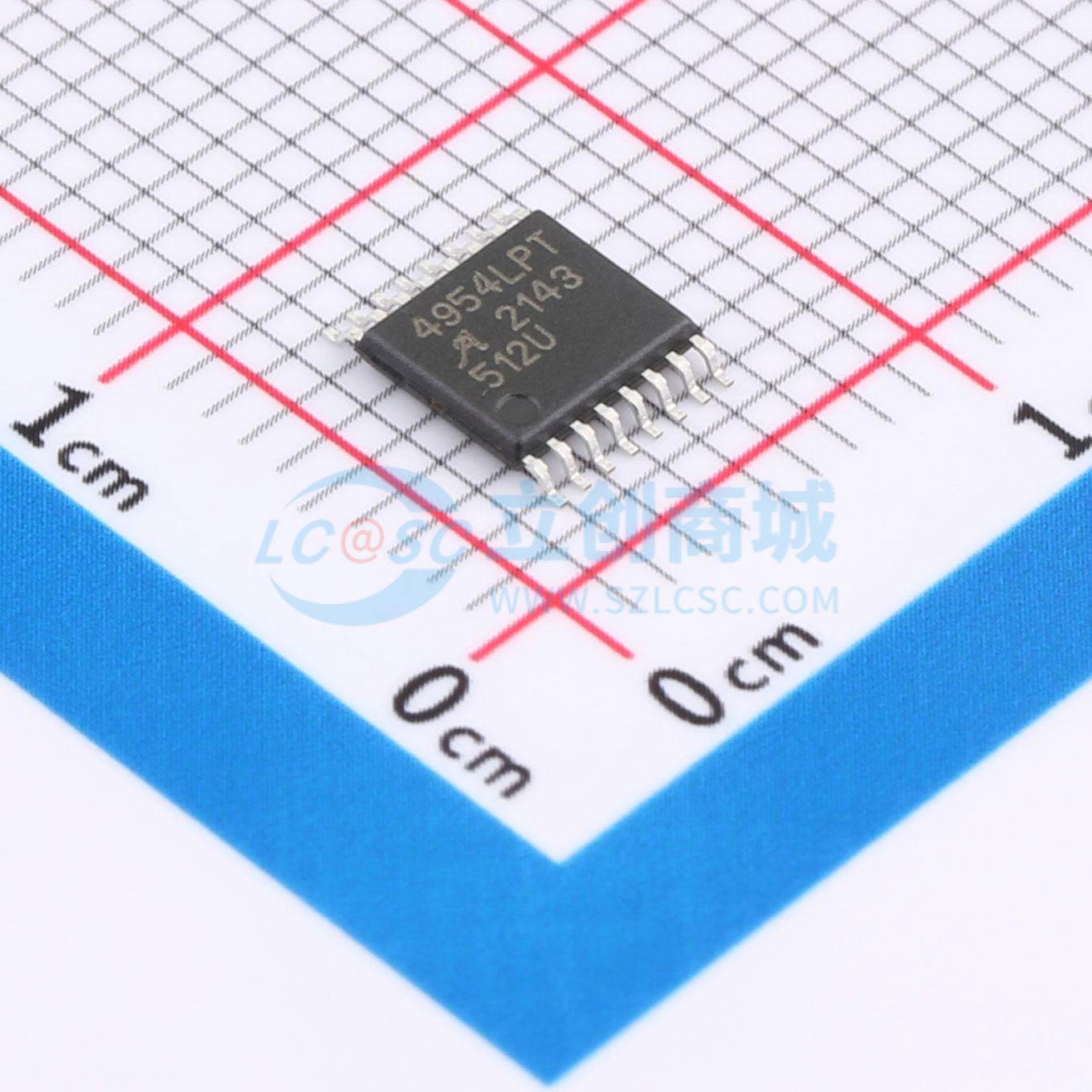

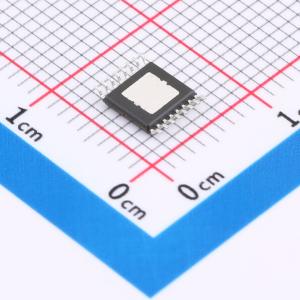

A4954ELPTR-T

双全桥DMOS PWM电机驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A4954专为两个直流电机的脉宽调制（PWM）控制而设计，能够提供高达±2 A的峰值输出电流，工作电压可达40 V。该器件设有输入端子，可利用外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成同步整流控制电路，可降低PWM运行期间的功耗。内部电路保护功能包括过流保护、电机引线对地或电源短路保护、带迟滞功能的热关断、VBB欠压监测以及交越电流保护。A4954采用带外露散热焊盘的低外形16引脚TSSOP封装（后缀LP），符合无铅（Pb）标准，引脚框采用100%雾锡电镀。
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4954ELPTR-T
商品编号: C2688265
商品封装: TSSOP-16-EP-175mil
包装方式: 编带
商品毛重: 0.085克(g)

商品参数

商品概述

A4954专为两个直流电机的脉宽调制（PWM）控制而设计，能够提供高达±2 A的峰值输出电流，工作电压可达40 V。该器件设有输入端子，可利用外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成同步整流控制电路，可降低PWM运行期间的功耗。内部电路保护功能包括过流保护、电机引线对地或电源短路保护、带迟滞功能的热关断、VBB欠压监测以及交越电流保护。 A4954采用带外露散热焊盘的低外形16引脚TSSOP封装（后缀LP），符合无铅（Pb）标准，引脚框采用100%雾锡电镀。

商品特性

低RDS(on)输出
过流保护（OCP）
电机短路保护
电机引线对地短路保护
电机引线对电池短路保护
低功耗待机模式
可调PWM电流限制
同步整流
内部欠压锁定（UVLO）
交越电流保护

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	有刷直流电机驱动芯片
	集成FET	是
	H桥数量	2
	输出电流	-
	峰值电流	5A

	属性	参数值
	工作电压	-
	导通电阻	1.28Ω
	静态电流(Iq)	10uA
	工作温度	-40℃~+85℃
