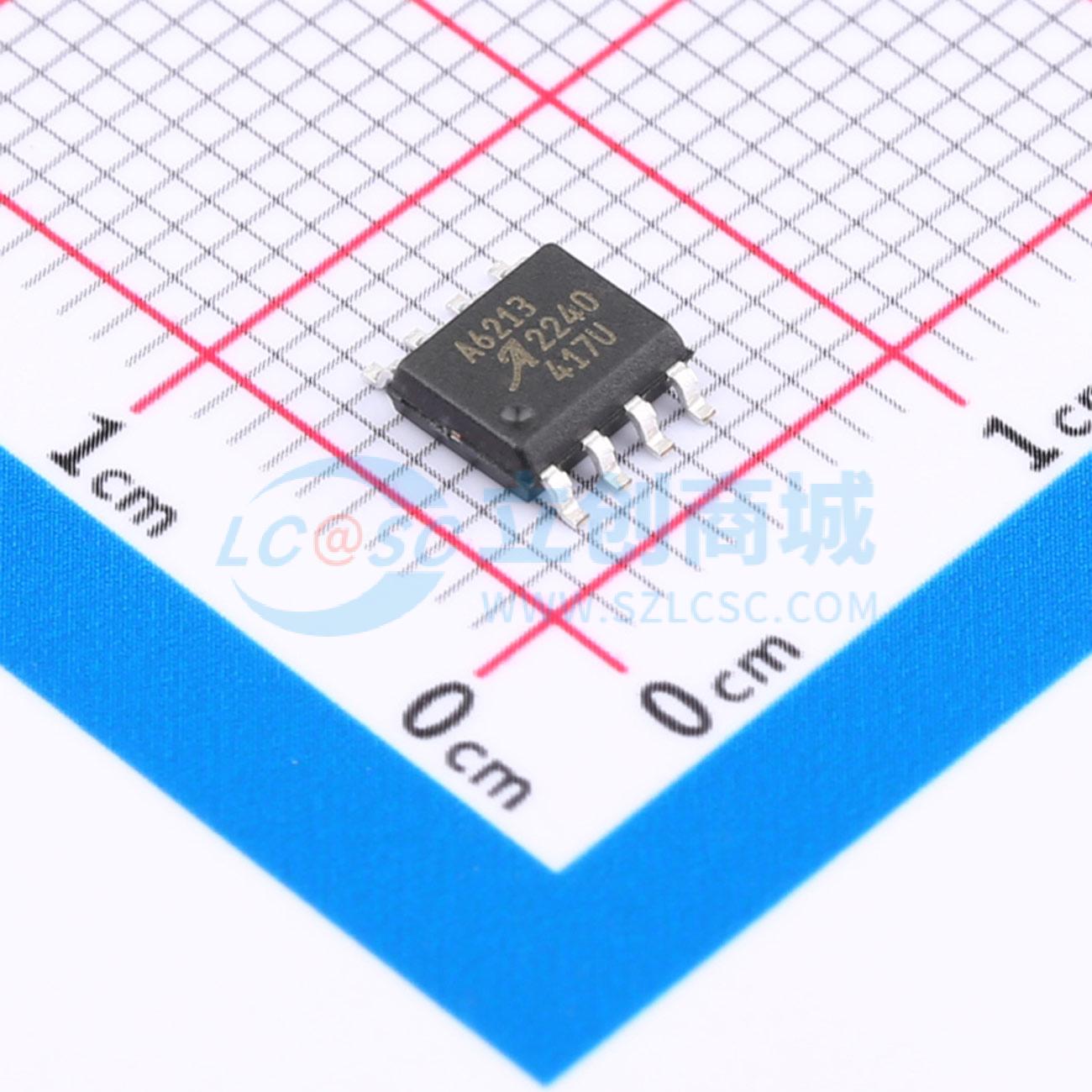

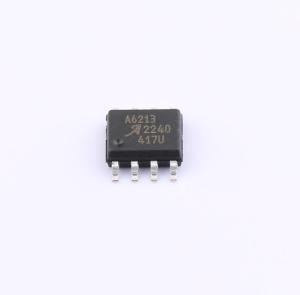

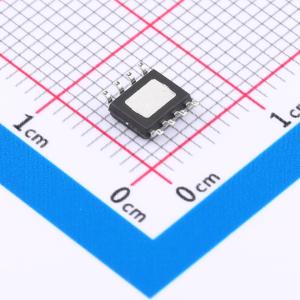

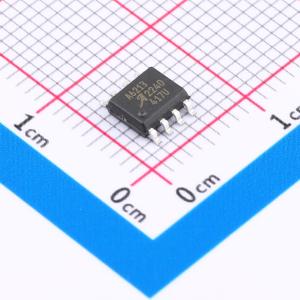

A6213KLJTR-T
A6213KLJTR-T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- A6213是一款单芯片开关稳压器，可提供恒流输出以驱动高功率LED。它集成了一个高端N沟道DMOS开关，用于直流到直流降压（buck）转换。采用逐周期、受控导通时间方法输出真正的平均电流。输出电流可通过外部电流检测电阻由用户选择。输出电压会自动调整，以驱动单串中不同数量的LED。这确保了系统实现最佳效率。通过使能引脚处的直接逻辑输入脉冲宽度调制（PWM）信号实现LED调光。该器件采用紧凑的8引脚窄体SOIC封装（后缀LJ），带有外露焊盘以增强散热性能。它无铅（Pb），引脚框架采用100%雾锡电镀。
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A6213KLJTR-T
- 商品编号
- C2688268
- 商品封装
- SOIC-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6V~48V | |
| 开关频率 | 1MHz | |
| 通道数 | 1 | |
| 输出电流 | 3A |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | 过流保护(OCP)；过温保护(OTP)；欠压保护(UVP) | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 |
商品概述
A6213是一款单芯片开关稳压器，可提供恒流输出以驱动高功率LED。它集成了一个高端N沟道DMOS开关，用于直流到直流降压（buck）转换。采用逐周期、受控导通时间方法输出真正的平均电流。 输出电流可通过外部电流检测电阻由用户选择。输出电压会自动调整，以驱动单串中不同数量的LED。这确保了系统实现最佳效率。 通过使能引脚处的直接逻辑输入脉冲宽度调制（PWM）信号实现LED调光。 该器件采用紧凑的8引脚窄体SOIC封装（后缀LJ），带有外露焊盘以增强散热性能。它无铅（Pb），引脚框架采用100%雾锡电镀。
商品特性
- 通过AEC - Q100认证
- 电源电压6至48 V
- 真正的平均输出电流控制
- 在工作温度范围内最大输出电流为3 A（A6213 - 1为1.5 A）
- 逐周期电流限制
- 集成MOSFET开关
- 通过直接逻辑输入或电源电压进行调光
- 内部控制环路补偿
- 欠压锁定（UVLO）和热关断保护
- 低功耗关断（典型值1 μA）
- 具备强大的防护功能，可抵御：
- 相邻引脚间短路
- 引脚对地短路
- 元件开路/短路故障
应用领域
- 汽车照明
- 日间行车灯
- 前后雾灯
- 转向/刹车灯
- 地图灯
- 可调光车内灯
