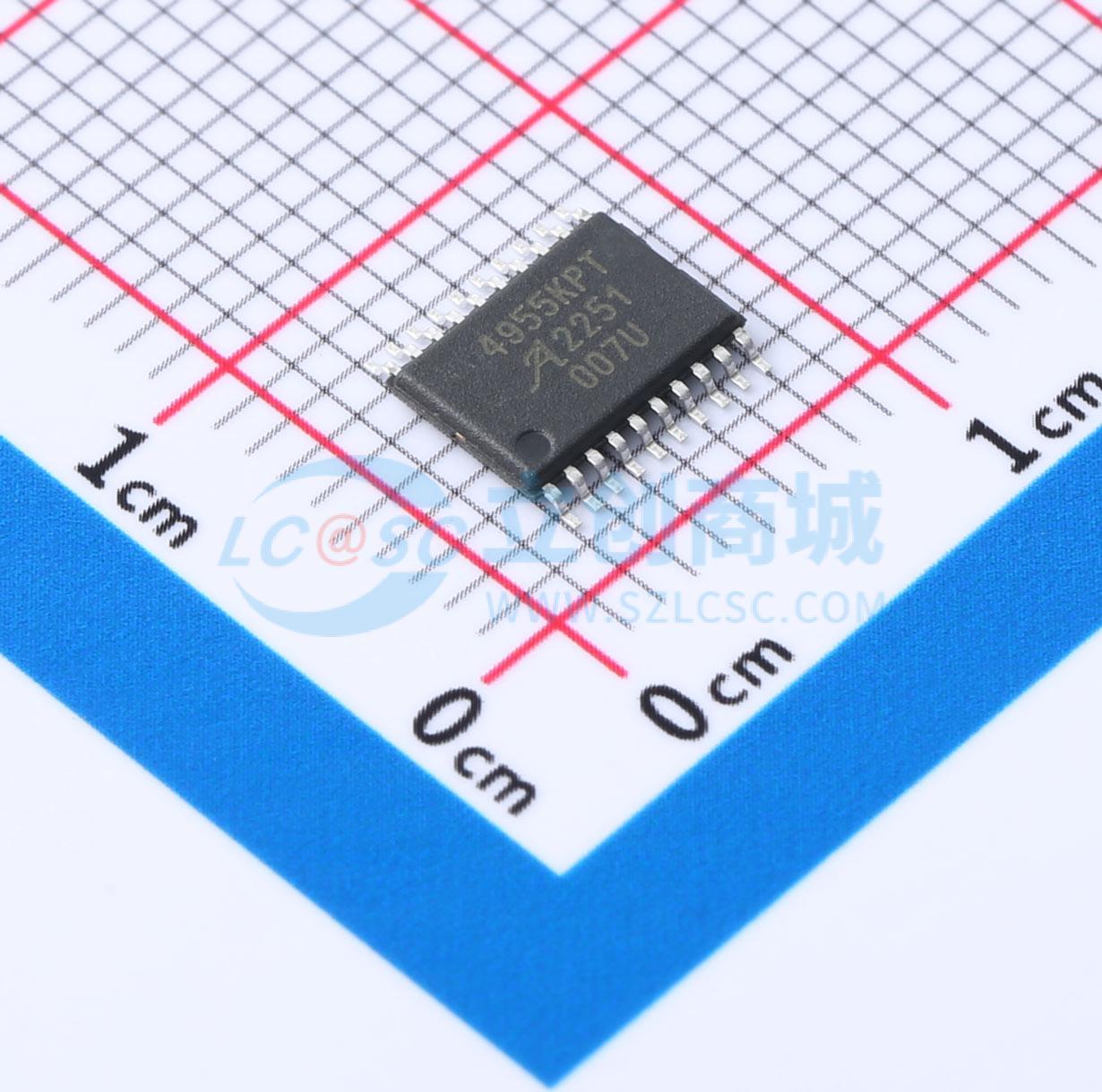

A4955KLPTR-T

全桥PWM门驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: A4955专为直流电机的脉宽调制（PWM）控制而设计，能够在50 V电压下工作，并为全N沟道外部MOSFET桥提供栅极驱动。该器件设有输入端子，用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内置同步整流控制电路，可降低PWM工作期间的功耗
品牌名称: ALLEGRO(美国埃戈罗)
商品型号: A4955KLPTR-T
商品编号: C2688271
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.22克(g)

商品参数

商品概述

A4955专为直流电机的脉宽调制（PWM）控制而设计，能够在50 V电压下工作，并为全N沟道外部MOSFET桥提供栅极驱动。该器件设有输入端子，用于通过外部施加的PWM控制信号来控制直流电机的速度和方向。内部集成了同步整流控制电路，可降低PWM工作期间的功耗。内部电路保护功能包括VDS保护、带迟滞功能的热关断、VBB欠压监测以及交越电流保护。 A4955提供两种封装形式：一种是低外形4×4 mm、20引脚QFN封装（后缀“ES”），另一种是20引脚eTSSOP封装（后缀“LP”），两种封装均带有外露散热焊盘。

商品特性

标准IN1/IN2控制逻辑
过流指示
可调节关断时间和消隐时间
可调节电流限制
可调节栅极驱动
同步整流
内部欠压锁定（UVLO）
交越电流保护
MOSFET VDS保护
与负载电流成比例的电压输出

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	栅极驱动芯片
	驱动配置	全桥
	负载类型	MOSFET
	驱动通道数	2
	灌电流(IOL)	68mA
	拉电流(IOH)	30mA

	属性	参数值
	工作电压	5.5V~50V
	特性	欠压保护(UVP)；过流保护(OCP)；过热保护(OPT)
	工作温度	-40℃~+125℃
	输入高电平(VIH)	2V
	输入低电平(VIL)	800mV
