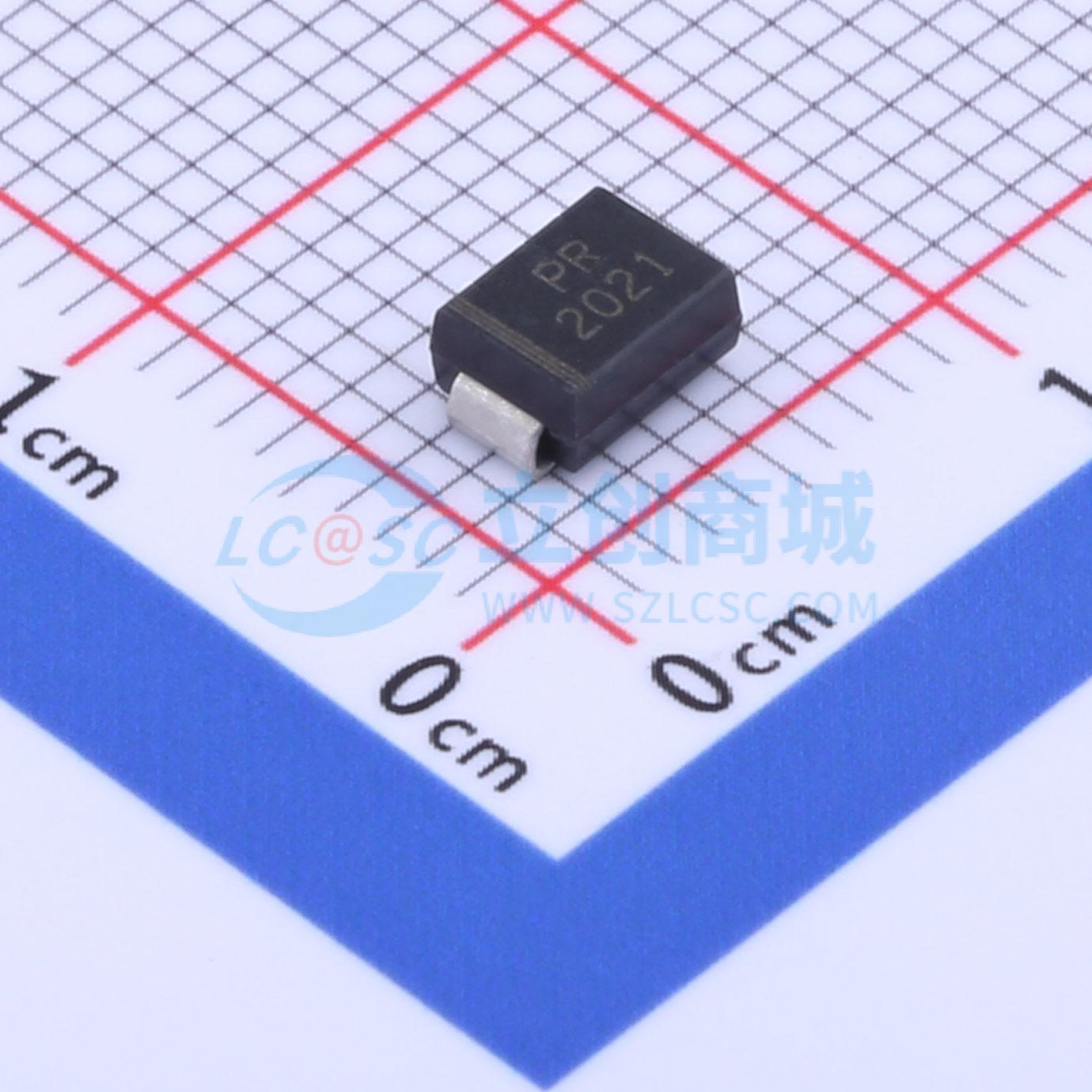

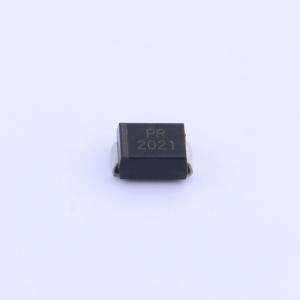

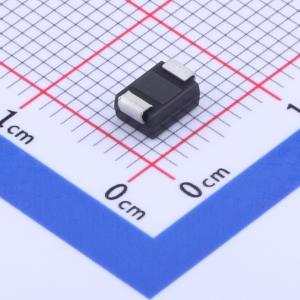

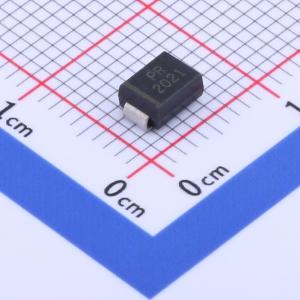

SMBJ170A
单向TVS 170V截止 峰值浪涌电流：2.2A@10/1000us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TVS二极管可用于多种应用，如消费电子产品、电信和智能控制系统。
- 品牌名称
- WPMtek(维攀)
- 商品型号
- SMBJ170A
- 商品编号
- C2688186
- 商品封装
- SMB(DO-214AA)
- 包装方式
- 编带
- 商品毛重
- 0.189克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 170V | |
| 钳位电压 | 275V | |
| 峰值脉冲电流(Ipp) | 2.2A@10/1000us | |
| 峰值脉冲功率(Ppp) | 600W@10/1000us |
| 属性 | 参数值 | |
|---|---|---|
| 击穿电压 | 209V | |
| 反向电流(Ir) | 1uA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | TVS |
商品概述
瞬态电压抑制二极管（TVS diodes）可广泛应用于消费电子产品、汽车工业、电信和智能控制系统等领域。
商品特性
- 玻璃钝化或平面结
- 出色的钳位能力
- 重复率（占空比）：0.01%
- 薄型封装且电感低
- 在10 x 1000 μs波形下具有600W的峰值脉冲功率能力
- 快速响应时间：从0V到最小击穿电压（VBR min）通常小于1.0ps
- 适用于表面贴装应用，以优化电路板空间
应用领域
- 输入/输出（I/O）接口
- 交流/直流（AC/DC）电源
- 低频信号传输线（如RS232、RS485等）
