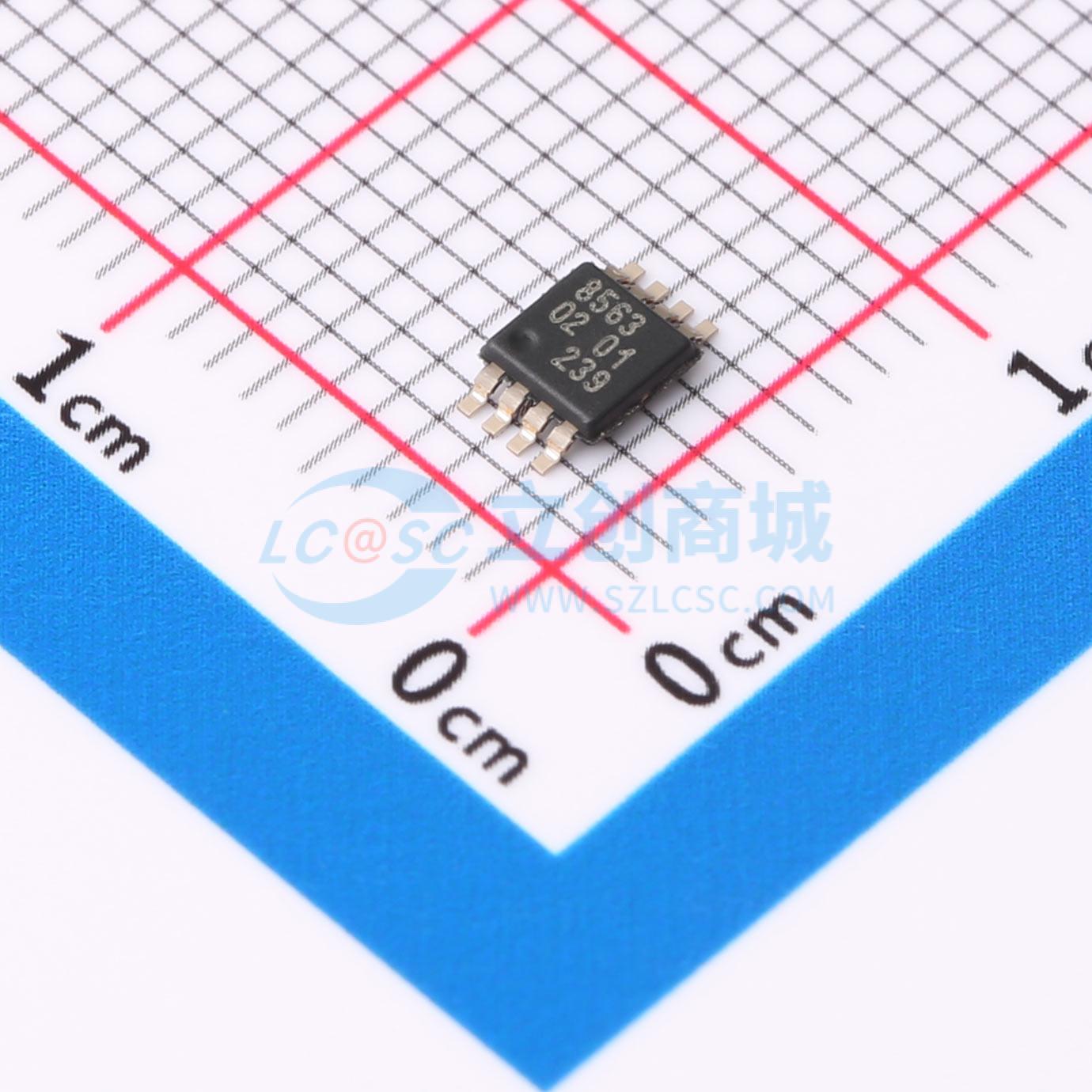

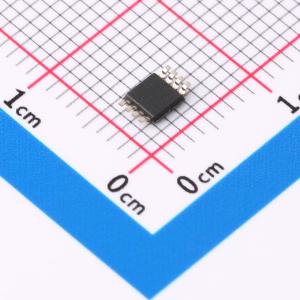

温馨提醒：图片仅供参考，商品以实物为准
PCF8563TS/4,118
实时时钟/日历
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- PCF8563 是一款低功耗的CMOS实时时钟/日历芯片，支持可编程时钟输出、中断输出和低压检测。所有地址和数据通过双线双向I2C 总线串联传输，最高速率：400 kbps。每次读写数据字节后，寄存器地址自动累加。
- 品牌名称
- NXP(恩智浦)
- 商品型号
- PCF8563TS/4,118
- 商品编号
- C2687960
- 商品封装
- TSSOP-8-3mm
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 实时时钟(RTC) | |
| 接口类型 | I2C | |
| 工作电压 | 1V~5.5V | |
| 工作电流 | 250nA |
| 属性 | 参数值 | |
|---|---|---|
| 晶振 | 内置 | |
| 闹钟输出 | 有 | |
| 工作温度 | -40℃~+85℃ | |
| 静态电流(Iq) | 0.25uA |
商品概述
PCF8563 是一款低功耗的CMOS实时时钟/日历芯片，支持可编程时钟输出、中断输出和低压检测。所有地址和数据通过双线双向I2C 总线串联传输，最高速率：400 kbps。每次读写数据字节后，寄存器地址自动累加。
商品特性
- 基于32.768kHz 的晶振，提供年、月、日、星期、时、分和秒计时
- Century flag
- 时钟工作电压：1.0 - 5.5V（室温）
- 低备用电流；典型值为0.25μA（VDD = 3.0V，Tamb = 25°C）
- 400kHz 双线I2C 总线接口（VDD = 1.8 - 5.5V）
- 可编程时钟输出(32.768kHz、1.024 kHz、32Hz 和1Hz)
- 报警和定时器功能
- 集成晶振电容器
- 内部上电复位(POR)
- I2C 总线从机地址：读：A3h；写：A2h
- 开漏中断管脚
