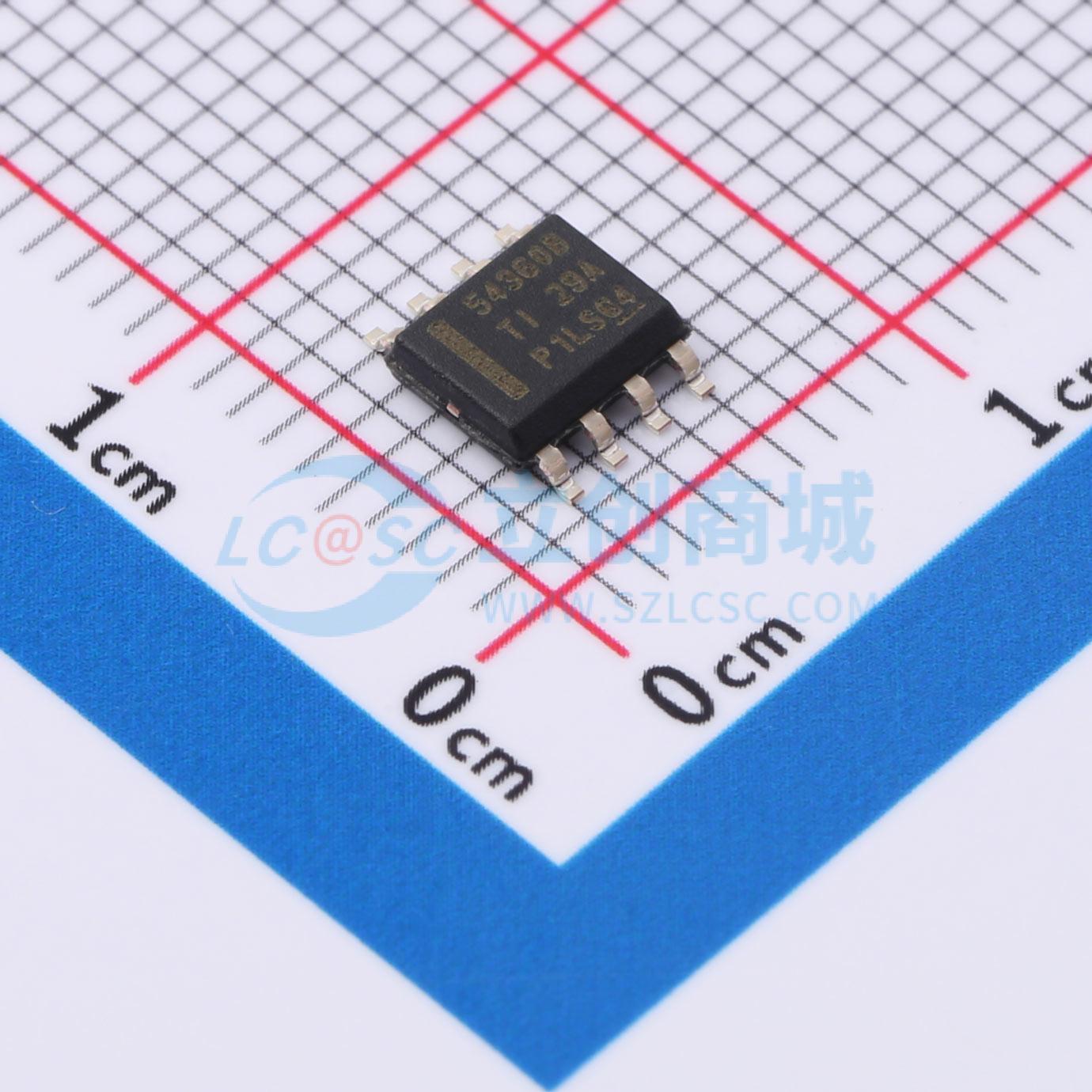

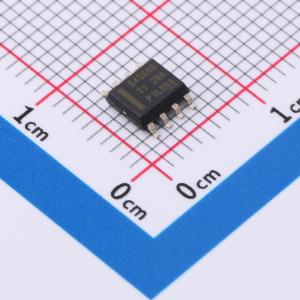

TPS54360BQDDARQ1
60V 3.5A降压DC-DC转换器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- TPS54360B-Q1 是一款60V 3.5A降压DC-DC转换器,具有集成的高侧MOSFET。该器件支持汽车应用,具有低静态电流和宽频率范围,适用于各种工业和汽车系统。
- 品牌名称
- TI(德州仪器)
- 商品型号
- TPS54360BQDDARQ1
- 商品编号
- C2687968
- 商品封装
- SO-8-EP
- 包装方式
- 编带
- 商品毛重
- 0.12克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.5V~60V | |
| 输出电压 | 800mV~58.8V | |
| 输出电流 | 3.5A | |
| 开关频率 | 2.5MHz | |
| 工作温度 | -40℃~+150℃@(TJ) |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 146uA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 可调 |
商品概述
TPS54360B-Q1是一款集成高端MOSFET的60V、3.5A降压稳压器。该器件可承受符合ISO 7637标准、最高65V的负载突降脉冲。电流模式控制提供了简单的外部补偿和灵活的元件选择。低纹波脉冲跳跃模式可将无负载电源电流降至146μA。当使能引脚拉低时，关断电源电流可降至2μA。 欠压锁定内部设定为4.3V，但可通过使能引脚处的外部电阻分压器提高该值。输出电压启动斜坡由内部控制，以实现受控启动并消除过冲。 宽可调频率范围可优化效率或外部元件尺寸。频率折返和热关断功能可在过载情况下保护内部和外部元件。 TPS54360B-Q1采用8引脚热增强型HSOP PowerPAD封装。
商品特性
- 符合汽车应用要求
- 器件温度等级1：环境工作温度范围为-40℃至125℃
- 器件HBM ESD分类等级为H1C
- 器件CDM ESD分类等级为C3B
- 采用脉冲跳跃技术，轻载时效率高
- Eco-Mode™
- 92mΩ高端MOSFET
- 146μA工作静态电流和2μA关断电流
- 100kHz至2.5MHz可调开关频率
- 可与外部时钟同步
- 集成BOOT充电FET，轻载时低压差
- 可调UVLO电压和迟滞
- 0.8±1%内部电压基准
- 采用带PowerPAD™的8引脚HSOP封装
- TJ工作范围为-40℃至150℃
应用领域
- 车辆附件：GPS、娱乐系统、ADAS、eCall
- USB专用充电端口和电池充电器
- 工业自动化和电机控制
- 12V、24V和48V工业、汽车和通信电源系统
