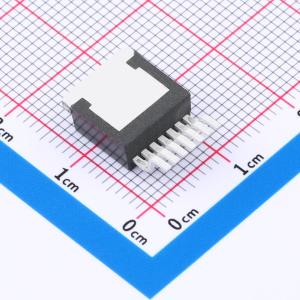

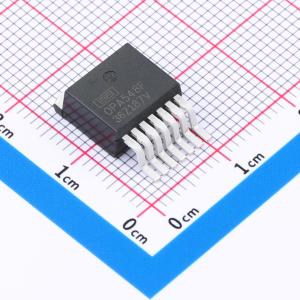

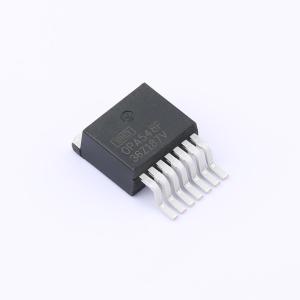

温馨提醒：图片仅供参考，商品以实物为准
OPA548FKTWT
高电压大电流运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- OPA548 高电压、高电流、宽输出电压摆幅功率运算放大器
- 品牌名称
- TI(德州仪器)
- 商品型号
- OPA548FKTWT
- 商品编号
- C2687965
- 商品封装
- TO-263-7
- 包装方式
- 编带
- 商品毛重
- 1.697克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 单路 | |
| 最大电源宽度(Vdd-Vss) | 60V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 1MHz | |
| 输入失调电压(Vos) | 2mV | |
| 输入失调电压温漂(Vos TC) | 30uV/℃ | |
| 压摆率(SR) | 10V/us | |
| 输入偏置电流(Ib) | 100nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 50nA | |
| 噪声密度(eN) | 90nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 95dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 17mA | |
| 输出电流 | 3A | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 8V~60V | |
| 双电源(Vee~Vcc) | -30V~-4V；4V~30V |
商品概述
OPA548 器件是一款低成本、高电压、大电流运算放大器，设计用于驱动各种负载。经过激光修整的单片集成电路可提供出色的低电平信号精度以及高输出电压和电流。 为提高设计灵活性，OPA548 采用单电源或双电源供电。在单电源操作中，输入共模范围可扩展到地电平以下。 OPA548 在过热条件下以及电流过载时会受到内部保护。此外，OPA548 可提供准确的用户自选的电流限制。与其他使用一个与输出电流路径串联的功率电阻器的设计不同，OPA548 间接检测负载。电流限制可通过外部电阻器和电位计在 0A 至 5A 范围内调节，或者通过电压输出或电流输出 DAC 进行数字化控制。 使能/状态 (E/S) 引脚提供两个功能。引脚上的输入不仅可以禁用输出级以有效地断开负载，还可降低静态电流以节省功耗。可对 E/S 引脚输出进行监测，以确定 OPA548 是否处于热关断状态。 OPA548 器件采用业界通用的 7 引线交错和直引线 TO - 220 封装以及 7 引线 DDPAK 表面安装塑料电源封装。铜制接线片可轻松安装到散热片或电路板上，从而实现出色的热性能。该器件的扩展工业温度范围为 - 40°C 至 85°C 。SPICE 宏模型可用于设计分析。
商品特性
- 宽电源电压范围：单电源 8V 至 60V，双电源 ±4V 至 ±30V
- 高输出电流：3A 连续电流，5A 峰值电流
- 宽输出电压摆幅
- 全面保护：热关断保护，可调电流限制
- 输出禁用选项
- 热关断指示器
- 高压摆率：10V
- 低静态电流
- 封装：7 引线 TO - 220、锯齿形和直引线，7 引线 DDPAK 表面安装
应用领域
- 半导体制造
- 半导体测试
- 实验室和现场仪表
- LCD 测试
- 模拟输入模块
- 超声波扫描仪
