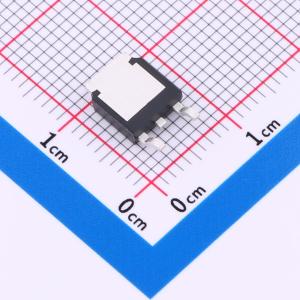

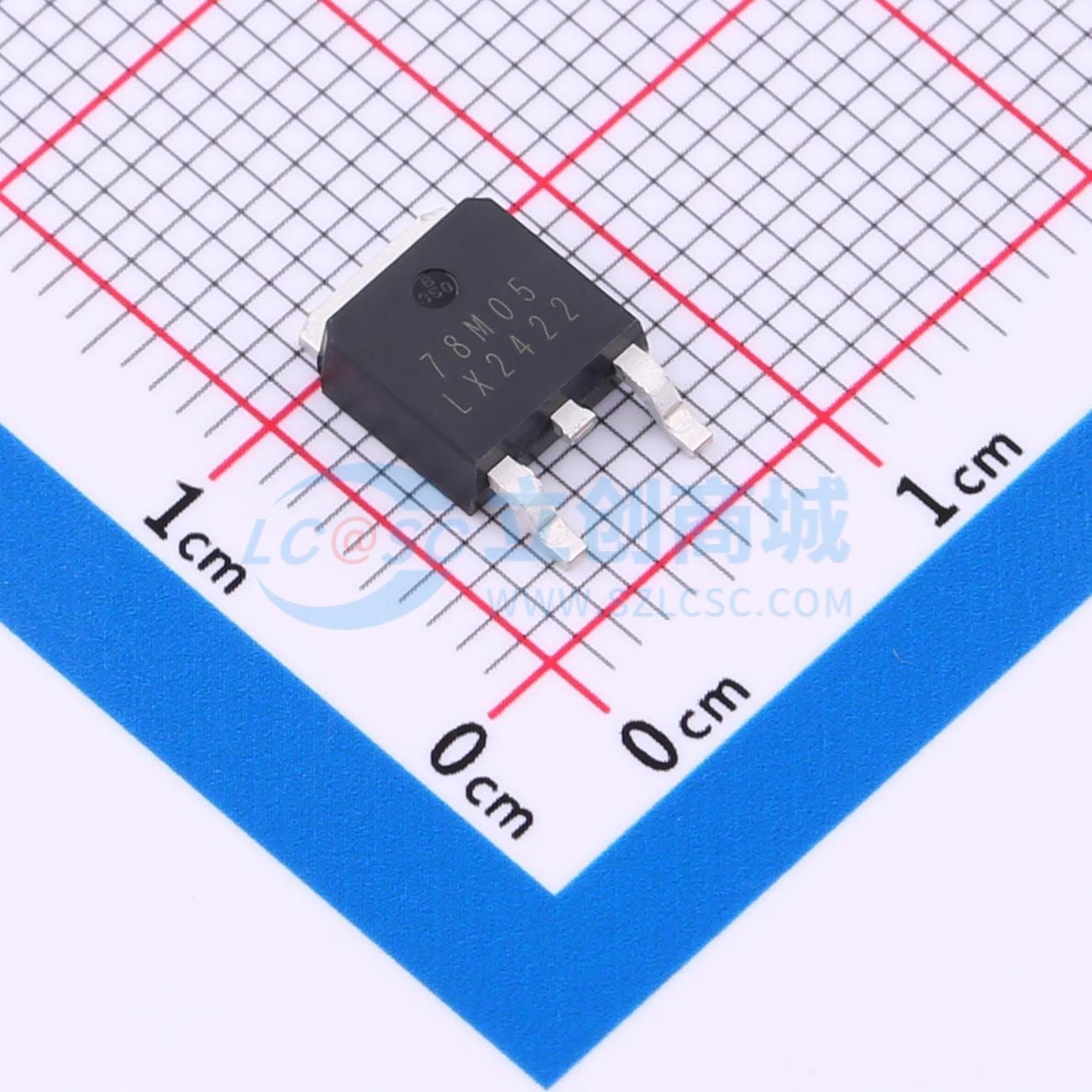

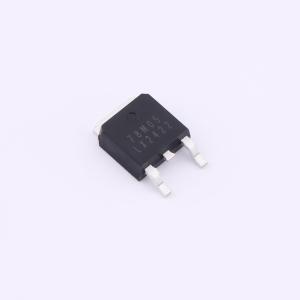

78M05(LX)

三端正电源稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 78M05/06/07/08/09/10/12/15/18/20/22/24是一种三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以高达0.5A。该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。
品牌名称: LX(灵星芯微)
商品型号: 78M05(LX)
商品编号: C26159243
商品封装: TO-252
包装方式: 编带
商品毛重: 0.48436克(g)

商品参数

商品概述

78M05/06/07/08/09/10/12/15/18/20/22/24是一种三端正电源稳压电路，主要应用于各种电子设备中作固定输出电压源。该电路内部设有过热、过流及安全工作区补偿等功能，只要加上适当外接散热板以及适当的输入电压，输出电流可以高达0.5A。该电路不仅可以用作为固定输出电压源，如果配置上适当的外围元件，还可以输出所需的其它电压和电流。

商品特性

输出电流高达0.5A
内置过热、过流保护电路
内部设有输出晶体管安全区补偿
外接元件少，适用性强
固定输出：5V/6V/7V/8V/9V/10V/12V/15V/18V/20V/22V/24V
封装形式：TO220/TO252

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	25V
	输出电压	5V
	输出电流	500mA
	电源纹波抑制比(PSRR)	80dB@(120Hz)
	压差	2V@(300mA)

	属性	参数值
	静态电流(Iq)	3mA
	噪声	40uV
	特性	过流保护；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
