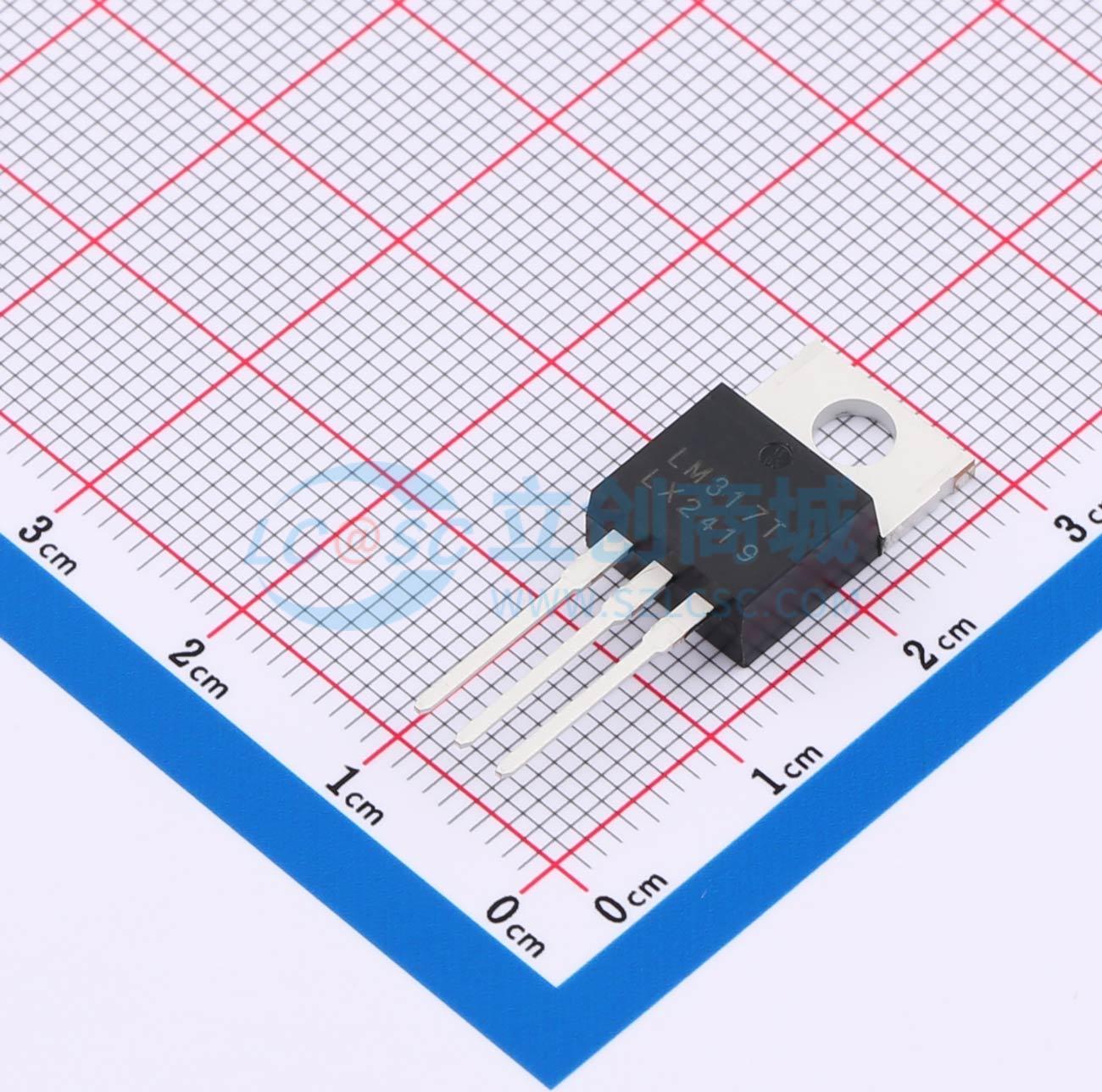

LM317T(LX)
1.5A低压差可调电压调整器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- LM317是一款单芯片的三端可调稳压集成电路，可用作正电源电压调整器。该电路设计用于提供1.5A以上的负载电流，输出电压可在1.2至37V范围均可调节。输出电压可通过两个外围电阻分压来调整或选择，使用起来非常方便，并且该电路线性调整率与负载调整率优于大多固定电压版本的稳压电路。
- 品牌名称
- LX(灵星芯微)
- 商品型号
- LM317T(LX)
- 商品编号
- C26159661
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.819克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 可调 | |
| 工作电压 | 40V | |
| 输出电压 | 1.2V~37V | |
| 输出电流 | 1.5A | |
| 电源纹波抑制比(PSRR) | 65dB@(120Hz) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | - | |
| 噪声 | 0.003%Vout | |
| 特性 | 短路保护；过热保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
LM317是一款单芯片的三端可调稳压集成电路，可用作正电源电压调整器。该电路设计用于提供1.5A以上的负载电流，输出电压可在1.2至37V范围均可调节。输出电压可通过两个外围电阻分压来调整或选择，使用起来非常方便，并且该电路线性调整率与负载调整率优于大多固定电压版本的稳压电路。
商品特性
- 输出电压范围：1.2~37V
- 输出电流超过1.5A
- 内置短路保护
- 内置过温保护
- 内置过功率保护
- 封装形式：TO220/SOT223/TO252
