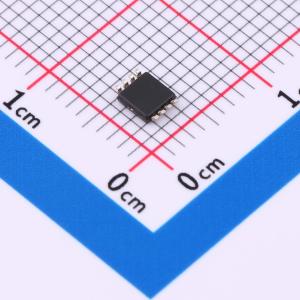

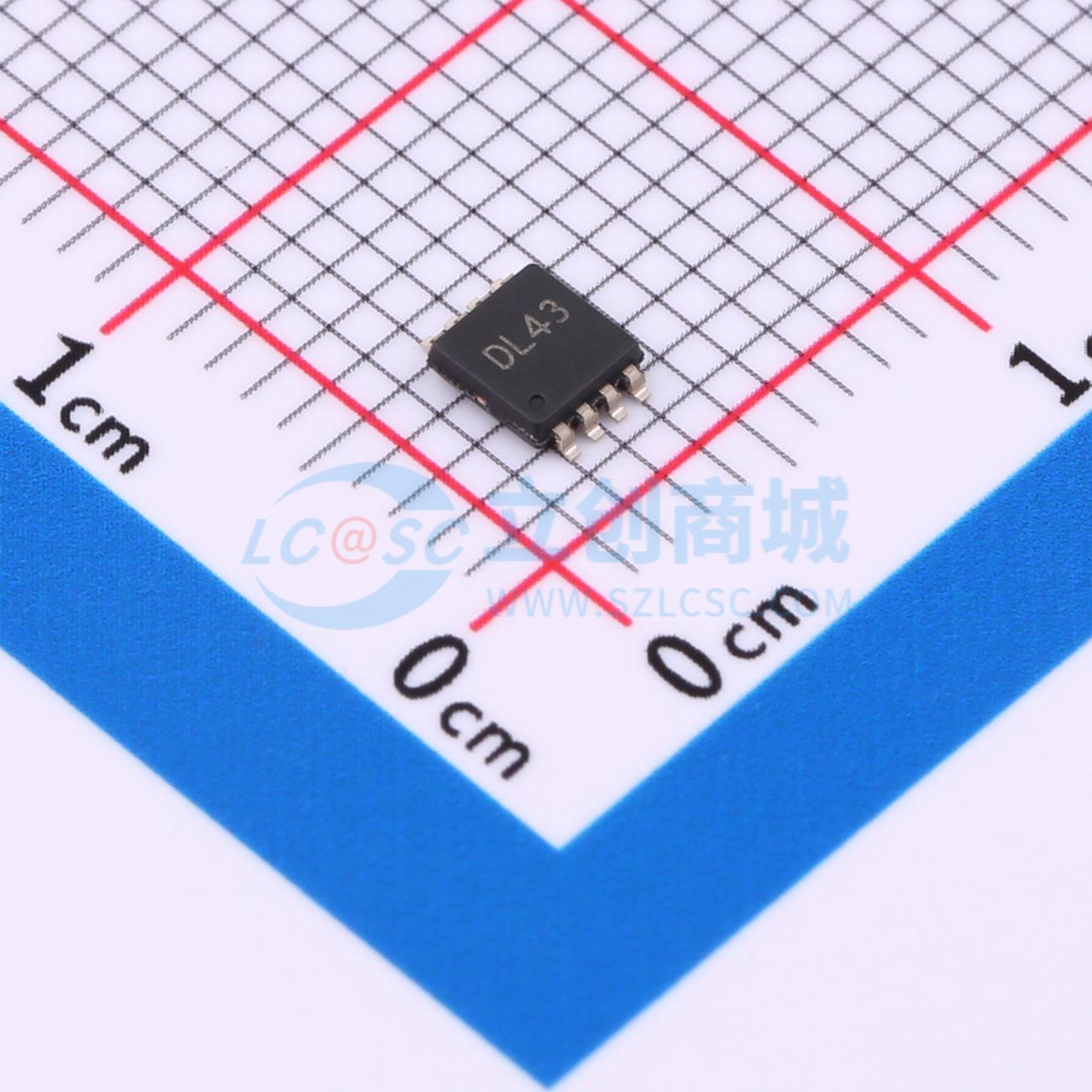

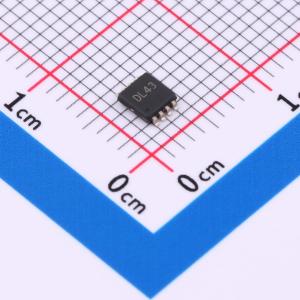

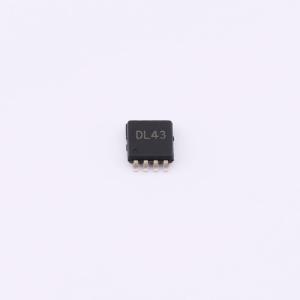

SN74LVC1G123DCT(LX)

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74LVC1G123是一款具有施密特触发器输入的单路可再触发单稳态多谐振荡器。
品牌名称: LX(灵星芯微)
商品型号: SN74LVC1G123DCT(LX)
商品编号: C26159249
商品封装: TSSOP-8
包装方式: 编带
商品毛重: 0.118333克(g)

商品参数

商品概述

SN74LVC1G123是一款具有施密特触发器输入的单路可再触发单稳态多谐振荡器。输出脉冲宽度由三种方法控制：基础脉冲宽度可通过选择外部电阻（REXT）和电容（CEXT）进行设计；一旦触发，输出脉冲宽度可通过（A）的下降沿或（B）的上升沿进行重新触发来扩展，通过重复这一过程，可以使输出脉冲周期（Q = 高电平）尽可能符合预期要求；CLR的上升沿也能使电路触发。

商品特性

电源电压范围：1.65V ~ 5.5V
±24mA输出驱动（VCC = 3.0V）
CMOS低功耗
可重新触发最高达100%占空比的超长脉冲
VCC = 0V时，IO口为高阻态
具有复位功能
所有输入都有施密特触发器
输入可接5.5V信号
上电复位功能
额定温度范围：-40°C ~ +125°C
封装形式：TSSOP8/VSSOP8/XSON8

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	单稳态多谐振荡器
	逻辑类型	单稳态
	工作电压	1.65V~5.5V
	通道数	1
	输入类型	施密特触发器
	静态电流(Iq)	10uA

	属性	参数值
	传播延迟(tpd)	5.3ns
	灌电流(IOL)	32mA
	拉电流(IOH)	32mA
	系列	74LVC
	工作温度	-40℃~+125℃
