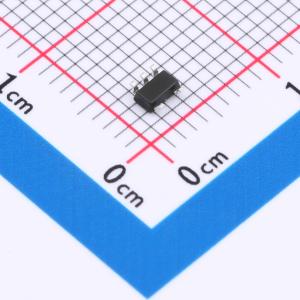

温馨提醒：图片仅供参考，商品以实物为准
SN74LVC1G66DB(LX)
双向开关
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- SN74LVC1G66提供单刀单掷模拟开关功能。它有两个输入/输出端子（Y和Z）和一个高电平有效使能输入引脚（E）。当E为低电平时，模拟开关关闭
- 品牌名称
- LX(灵星芯微)
- 商品型号
- SN74LVC1G66DB(LX)
- 商品编号
- C26159246
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0427克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模拟开关/多路复用器 | |
| 开关电路 | 1:1 | |
| 通道数 | - | |
| 工作电压 | 1.65V~5.5V | |
| 导通时间(ton) | 1.9ns | |
| 导通电阻(Ron) | 6.2Ω |
| 属性 | 参数值 | |
|---|---|---|
| 关闭时间(toff) | 2.5ns | |
| 工作温度 | -40℃~+125℃ | |
| 导通电容(Con) | 11pF | |
| 带宽 | 150MHz | |
| 传播延迟(tpd) | 600ps |
商品概述
SN74LVC1G66提供一个单刀单掷模拟开关功能。它有两个输入/输出端子（Y和Z）和一个高电平有效使能输入引脚（E）。当E为低电平时，模拟开关关闭。
商品特性
- 宽电源电压范围：1.65 V至5.5 V
- 极低导通电阻
- 开关电流能力为32 mA
- CMOS低功耗
- 工作温度范围：-40℃至+125℃
- 封装信息：SOT-23-5/SOT-353
