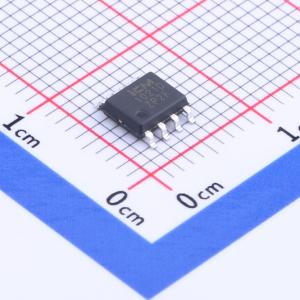

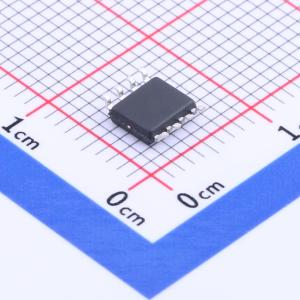

CM1021-D

CM1021系列是一款专用于2串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路。支持过充电、过放电、放电过流、短路、充电过流和温度保护。

• 高精度电压检测功能：
  • 过充电保护电压3.500V ~ 4.400V，精度：±25mV
  • 过充电解除电压3.200V ~ 4.300V，精度：±50mV
  • 过放电保护电压2.000V ~ 2.900V，精度：±80mV
  • 过放电解除电压2.500V ~ 3.000V，精度：±100mV
• 2段放电过电流保护功能：
  • 过电流保护电压0.050V ~ 0.300V，精度：±15mV；>0.100V，精度：±30mV
  • 短路保护电压0.5V, 1.0V，精度：±0.2V
• 充电过流保护电压：保护电压 -0.080V ~ -0.220V，精度：±30mV
• 充电器检测及负载检测功能
• 向0V电池充电功能：可以选择“允许”或“禁止”
• 充放电温度保护功能
• 低电流消耗：
  • 工作时10.0μA（典型值）(Ta = +25°C)
  • 过放时3.0μA（典型值）(Ta = +25°C)
• 无铅、无卤素

• 2节串联锂/铁可充电电池组
