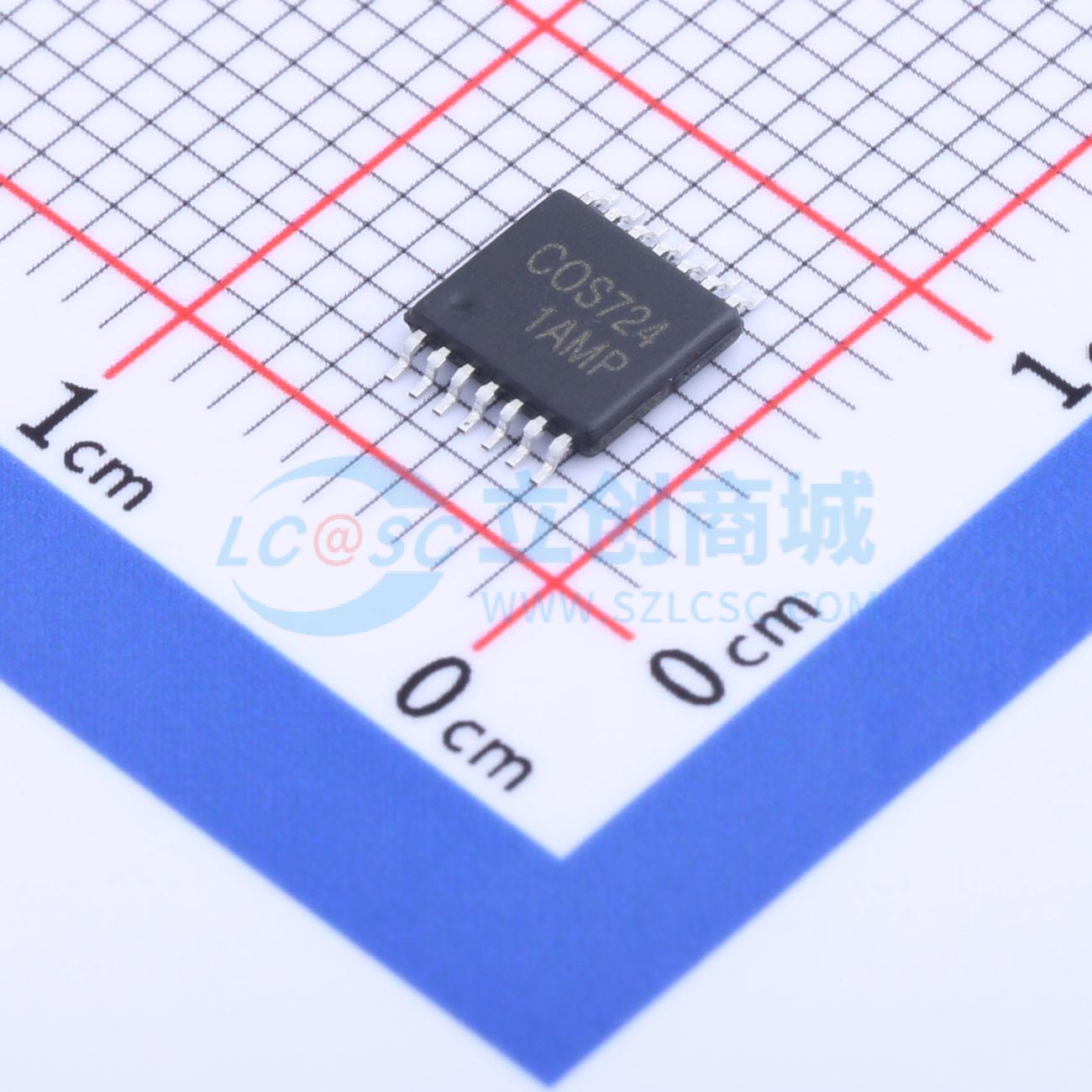

温馨提醒：图片仅供参考，商品以实物为准
COS724TR
10MHz，轨到轨输入/输出低功耗运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 微功耗运算放大器，4CH,10MHZ，RRIO,650uA
- 品牌名称
- COSINE(科山芯创)
- 商品型号
- COS724TR
- 商品编号
- C2685541
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.155769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 4 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 600uV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 7.5V/us | |
| 输入偏置电流(Ib) | 2.5pA | |
| 输入失调电流(Ios) | 2.5pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入电压噪声密度(eN) | 12nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 125dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 650uA | |
| 输出电流 | 21mA | |
| 工作温度 | -40℃~+85℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | -1.05V~2.75V | |
| 功能特性 | 内置补偿 |
商品概述
COS721（单路）、COS722（双路）和COS724（四路）是低功耗、轨到轨输入和输出的运算放大器，工作电压范围为2.1V至5.5V。尽管静态电流很低，但COS72x系列提供了出色的整体性能和多功能性。它们同时具备轨到轨输入和输出范围。输出电压摆幅可延伸至距离每个电源轨仅10mV以内，提供了最大的输出动态范围和出色的过载恢复能力。COS721/2/4系列是单位增益稳定的，典型增益带宽积为10MHz。它们提供高共模抑制比和电源抑制比性能，并且可以在低至1.8V的单电源电压下工作。这些特性使得COS721/2/4系列非常适合单电源、电池供电的应用。它们可以作为许多市售运算放大器的直接替代品，以降低功耗并改善输入/输出范围及性能。
商品特性
- 低静态电流：650 μA
- 增益带宽积：10MHz
- 工作电压范围：2.1V ~ 5.5V
- 压摆率：7.5 V/μs
- 轨到轨输入和输出
- 单位增益稳定
- 无相位反转
- 扩展工作温度范围：-40°C 至 +125°C
- 小型封装
- COS721 提供 SOT23-5/SOP8 封装
- COS722 提供 SOP8/MSOP8 封装
- COS724 提供 SOP14/TSSOP14 封装
应用领域
- 电池或太阳能供电系统
- 便携式设备
- 传感器信号调理
- 模拟有源滤波器
- 医疗设备
- 音频输出
- 白色家电
- 烟雾/气体/环境传感器
