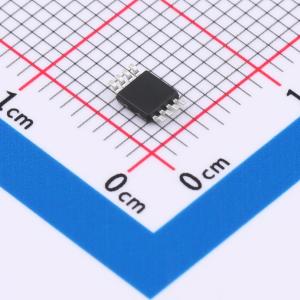

温馨提醒：图片仅供参考，商品以实物为准
CM1250-CCA
次级保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1250 系列产品内置高精度的电压检测电路和延迟电路，是一款用于可充电电池的二级保护芯片。通过检测电池包中每一节电芯的电压，为电池包提供过充电保护。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1250-CCA
- 商品编号
- C2685532
- 商品封装
- MSOP-8
- 包装方式
- 编带
- 商品毛重
- 0.128866克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | 4.3V | |
| 电池类型 | - | |
| 电池节数 | 3~5 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 2uA |
商品概述
CM1250 系列产品内置高精度的电压检测电路和延迟电路，是一款用于可充电电池的二级保护芯片。通过检测电池包中每一节电芯的电压，为电池包提供过充电保护。
商品特性
- 高精度电池电压检测功能：
- 过充电检测电压 3.50V - 4.50V (步进 50mV)，精度 ±25mV
- 过充电迟滞电压 0 - 0.55V（步进 500mV），精度 ±50mV
- 保护延时内置可选
- 内置断线保护功能（可选）
- 输出方式可选：CMOS 输出、N 沟道开路漏级输出、P 沟道开路漏级输出
- 输出逻辑可选：动态输出“H”、动态输出“L”
- 输出高电平电位可选（8V or VCC）
- 高耐压：绝对最大耐压 30V
- 低电流消耗：工作时 2μA (典型值) (Ta = +25°C)
- RoHS、无铅、无卤素
应用领域
- 笔记本电池
- 电动工具
- 扫地机器人
- UPS 后备电源
