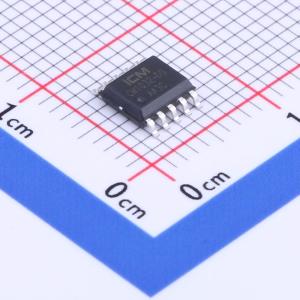

温馨提醒：图片仅供参考，商品以实物为准
CM1032-DS
多节保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1032 系列是一款专用于 3 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过流、短路、充电过流和温度等保护功能，所有保护延时均内置。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1032-DS
- 商品编号
- C2685517
- 商品封装
- SOP-10-150mil
- 包装方式
- 编带
- 商品毛重
- 0.115克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 最大充电电流 | - | |
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.7V | |
| 电池类型 | - |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 3 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 5uA |
商品概述
CM1032 系列是一款专用于 3 串锂/铁电池的保护芯片，内置有高精度电压检测电路和电流检测电路，通过检测各节电池的电压、充放电电流及温度等信息，实现电池过充电、过放电、放电过流、短路、充电过流和温度等保护功能，所有保护延时均内置。
商品特性
- 高精度电池电压检测功能：
- 过充电保护电压 3.500V ~ 4.400V (步进 50mV)，精度 ±25mV
- 过充电迟滞电压 0.100V / 0.200V 可选，精度 ±50mV
- 过放电保护电压 2.000V ~ 3.000V，精度 ±80mV
- 过放电迟滞电压 0 ~ 0.500V，精度 ±100mV
- 三段放电过流保护功能：
- 过电流保护电压 1：0.050V ~ 0.100V (步进 50mV)，精度 ±15%
- 过电流保护电压 2：0.100V ~ 0.300V (步进 50mV)，精度 ±15%
- 短路保护电压：0.200V ~ 0.600V (步进 100mV)，精度 ±15%
应用领域
- 电动工具
- 扫地机器人
- UPS 后备电源
