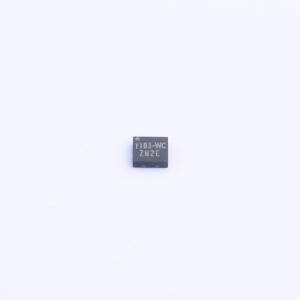

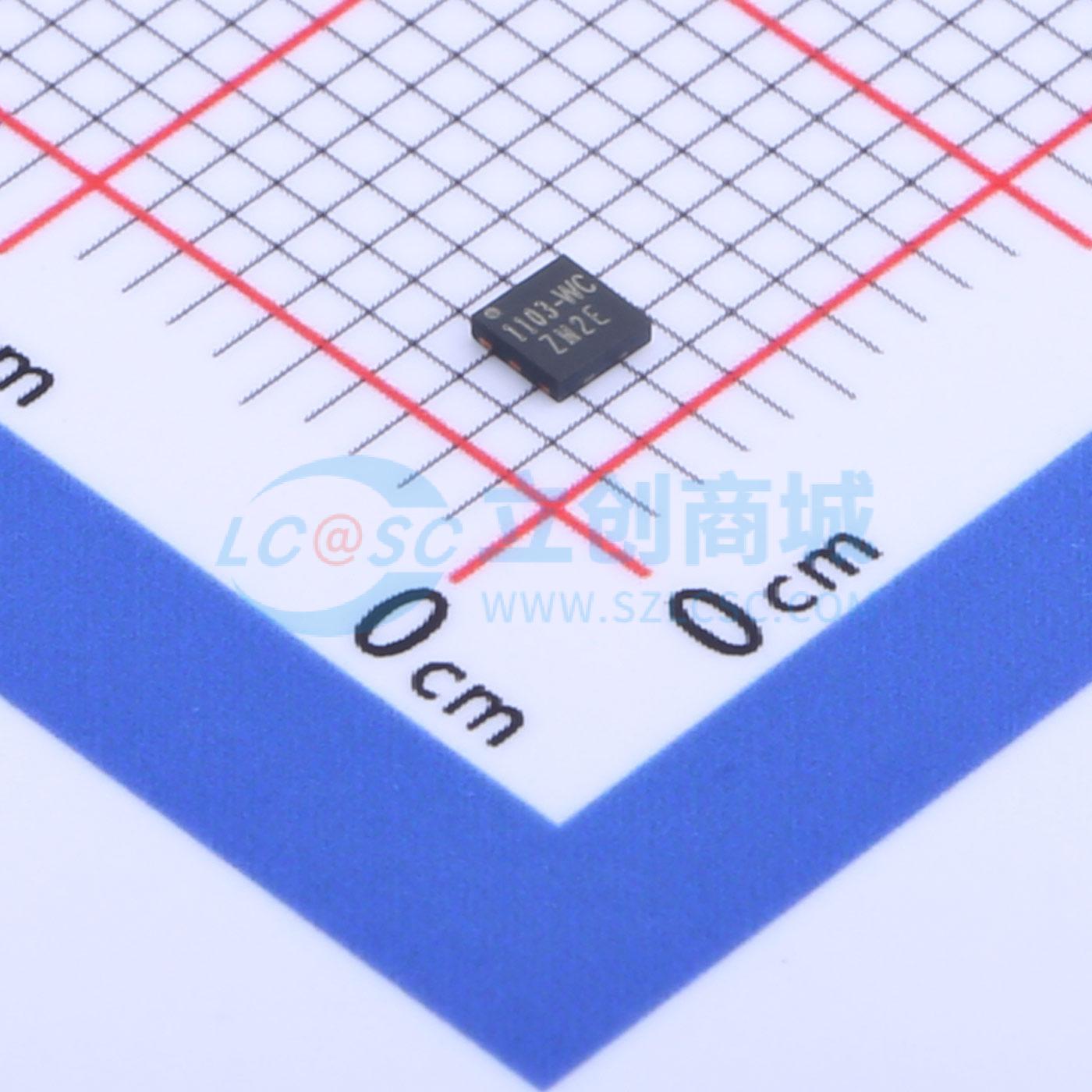

CM1103-WC
二合一保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1103-WC 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1103-WC
- 商品编号
- C2685436
- 商品封装
- DFN-6L-EP(2x2)
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 | |
| 电池节数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 50nA |
商品概述
CM1103-WC 内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能
- 过充电保护电压 4.425 V 精度 ±25 mV
- 过充电迟滞电压 0.200 V 精度 ±50 mV
- 过放电保护电压 2.800 V 精度 ±80 mV
- 过放电迟滞电压 0.200 V 精度 ±100 mV
- 放电过电流保护功能
- 过电流保护电压 0.050 V 精度 ±10 mV
- 短路保护电压 0.500 V 精度 ±100 mV
- 充电过流保护电压 -0.050 V 精度 ±20 mV
- 2.2 μA (典型值) (Ta = +25°C)
- 0.05 μA (典型值) (Ta = +25°C)
应用领域
- 智能穿戴设备
- 蓝牙耳机
