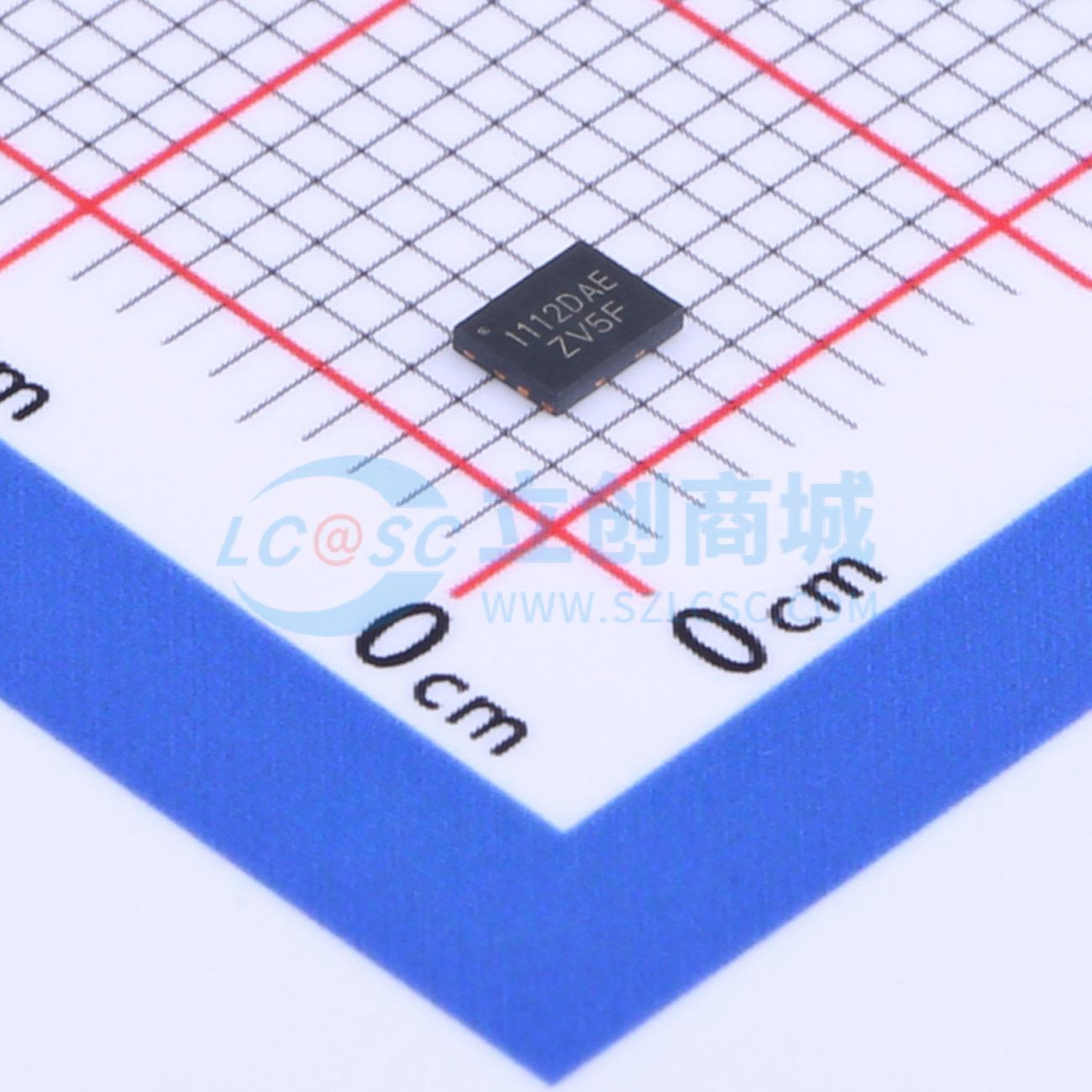

温馨提醒：图片仅供参考，商品以实物为准
CM1112-DBE
二合一保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1112系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1112-DBE
- 商品编号
- C2685431
- 商品封装
- DFN-6L-EP(2.2x2.9)
- 包装方式
- 编带
- 商品毛重
- 0.03克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | 4.475V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 电池温度检测 | 不支持 | |
| 0V电池充电 | 不支持 | |
| 静态电流(Iq) | 50nA |
商品概述
CM1112系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能
- 过充电保护电压3.500V ~ 4.600V，精度±25mV
- 过充电迟滞电压3.100V ~ 4.600V，精度±45mV
- 过放电保护电压2.000V ~ 3.400V，精度±50mV
- 过放电迟滞电压2.000V ~ 3.400V，精度±100mV
- 放电过电流保护功能
- 过电流保护电压0.015V ~ 0.250V，精度±10mV
- 短路保护电压0.065V ~ 0.500V，精度±30mV
- 充电过流保护电压 -0.015V ~ -0.200V，精度±15mV
- 负载检测功能
- 充电器检测功能
- 0V禁止充电功能
- 休眠功能
- 低电流消耗
- 工作模式1.5μA（典型值）(Ta = +25°C)
- 休眠电流0.05 μA（最大值）(Ta = +25°C)
- 无铅、无卤素
- 内置低导通内阻N-MOSFET
- VDS = 15V
- ESD Rating：2000V HBM
应用领域
- 智能穿戴设备
- 蓝牙耳机
