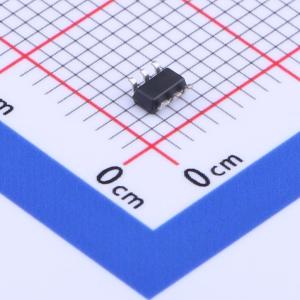

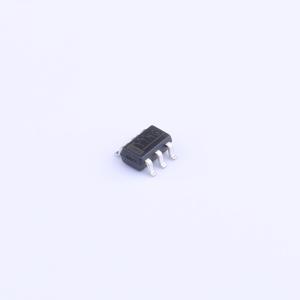

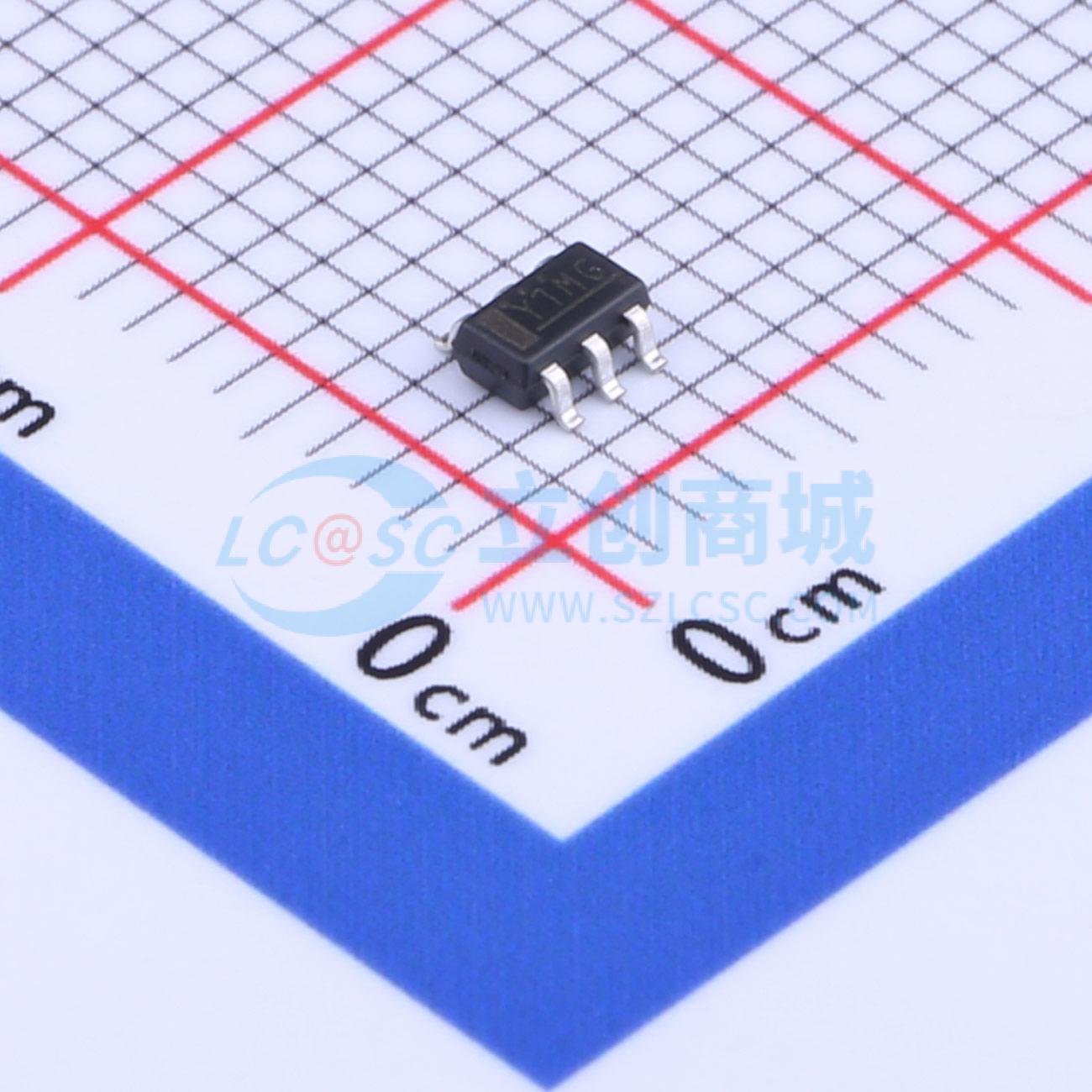

CM1003-S11ED

CM1003-S 系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。

• 高精度电压检测功能：
  • 过充电保护电压 3.500V ~ 4.600V，精度 ±25mV
  • 过充电解除电压 3.100V ~ 4.600V，精度 ±45mV
  • 过放电保护电压 2.000V ~ 3.400V，精度 ±50mV
  • 过放电解除电压 2.000V ~ 3.400V，精度 ±100mV
  • 放电过流保护电压 0.015V ~ 0.250V，精度 ±10mV
  • 短路保护电压 0.065V ~ 0.500V，精度 ±60mV
  • 充电过流保护电压 -0.015V ~ -0.200V，精度 ±15mV
• 内部检测延迟时间：
  • 过充电保护延时 0.25, 0.5, 1.0, 2.0s，精度 ±30%
  • 过放电保护延时 32, 64, 128ms, 1.0s，精度 ±30%
  • 放电过流保护延时 4, 8, 16ms, 1.0s，精度 ±30%
  • 充电过流保护延时 4, 8, 16, 32ms，精度 ±30%
• 1.5μA（典型值）(Ta = +25°C)，50nA（最大值）(Ta = +25°C)，0.5μA（典型值）〈Ta = +25°C〉
• RoHS、无铅、无卤素

• 单节锂离子/锂聚合物可充电电池
