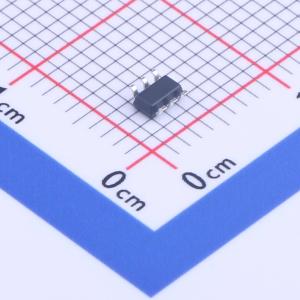

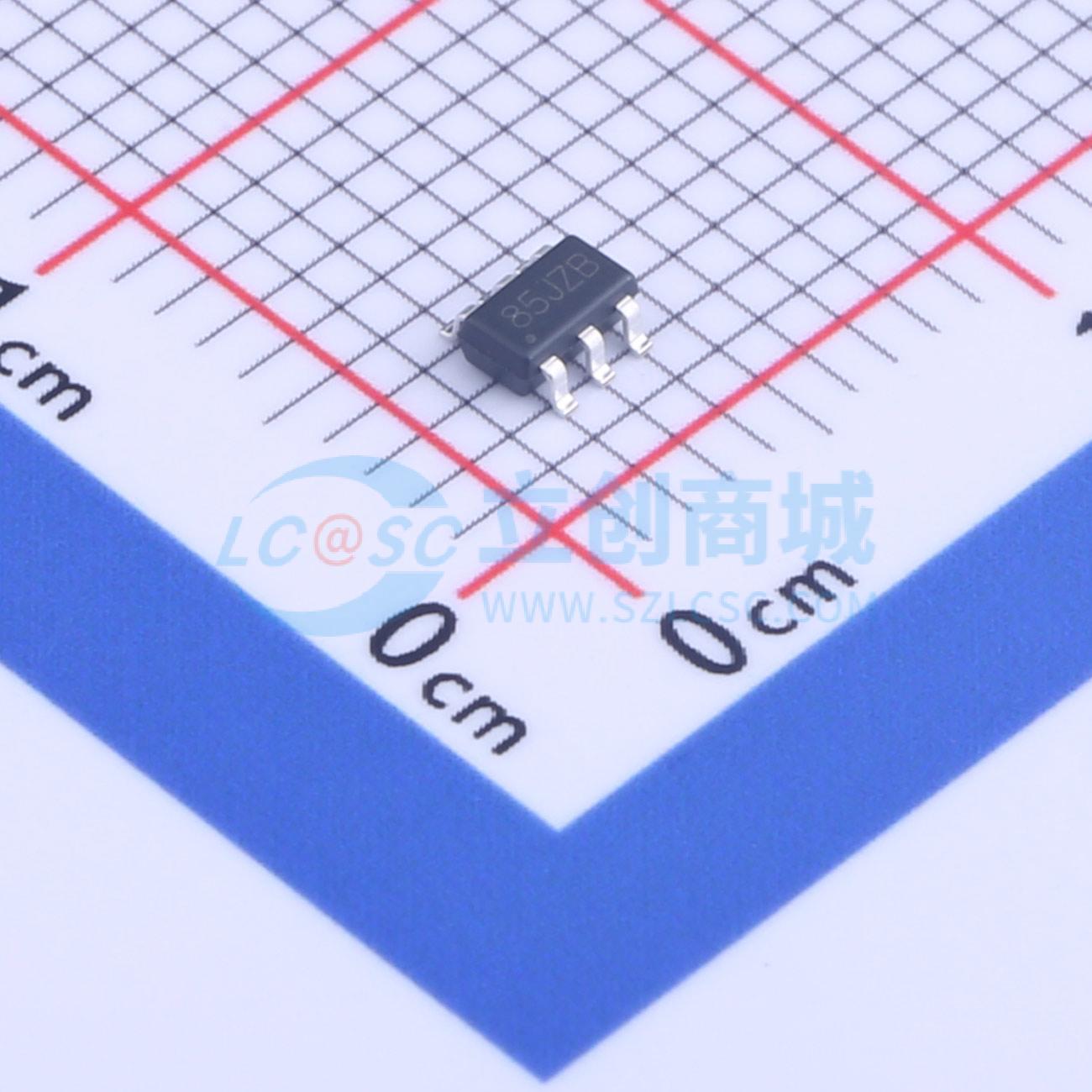

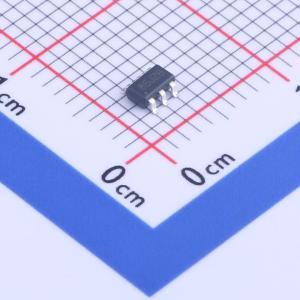

CM1003-S13CC
单节保护IC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- CM1003-S 系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
- 品牌名称
- iCM(创芯微)
- 商品型号
- CM1003-S13CC
- 商品编号
- C2685409
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电池管理 | |
| 芯片类型 | 保护芯片 | |
| 充电饱和电压 | 4.25V | |
| 放电截止电压 | 2.8V | |
| 电池类型 | 锂电池 |
| 属性 | 参数值 | |
|---|---|---|
| 电池节数 | 1 | |
| 工作温度 | -40℃~+85℃ | |
| 0V电池充电 | 支持 | |
| 静态电流(Iq) | 50nA |
商品概述
CM1003-S 系列内置有高精度电压检测电路和延迟电路，通过检测电池的电压、电流，实现对电池的过充电、过放电、过电流等保护。适用于单节锂离子/锂聚合物可充电电池的保护电路。
商品特性
- 高精度电压检测功能
- 过充电保护电压 3.500V ~ 4.600V 精度 ±25mV
- 过充电解除电压 3.100V ~ 4.600V 精度 ±45mV
- 过放电保护电压 2.000V ~ 3.400V 精度 ±50mV
- 过放电解除电压 2.000V ~ 3.400V 精度 ±100mV
- 放电过流保护电压 0.015V ~ 0.250V 精度 ±10mV
- 短路保护电压 0.065V ~ 0.500V 精度 ±60mV
- 充电过流保护电压 -0.015V ~ -0.200V 精度 ±15mV
- 过充电保护延时 0.25, 0.5, 1.0, 2.0s 精度 ±30%
- 过放电保护延时 32, 64, 128ms, 1.0s 精度 ±30%
- 放电过流保护延时 4, 8, 16ms, 1.0s 精度 ±30%
- 充电过流保护延时 4, 8, 16, 32ms 精度 ±30%
- 1.5μA (典型值) (Ta = +25°C)
- 50nA (最大值) (Ta = +25°C)
- 0.5μA (典型值) (Ta = +25°C)
应用领域
- 单节锂离子/锂聚合物可充电电池
