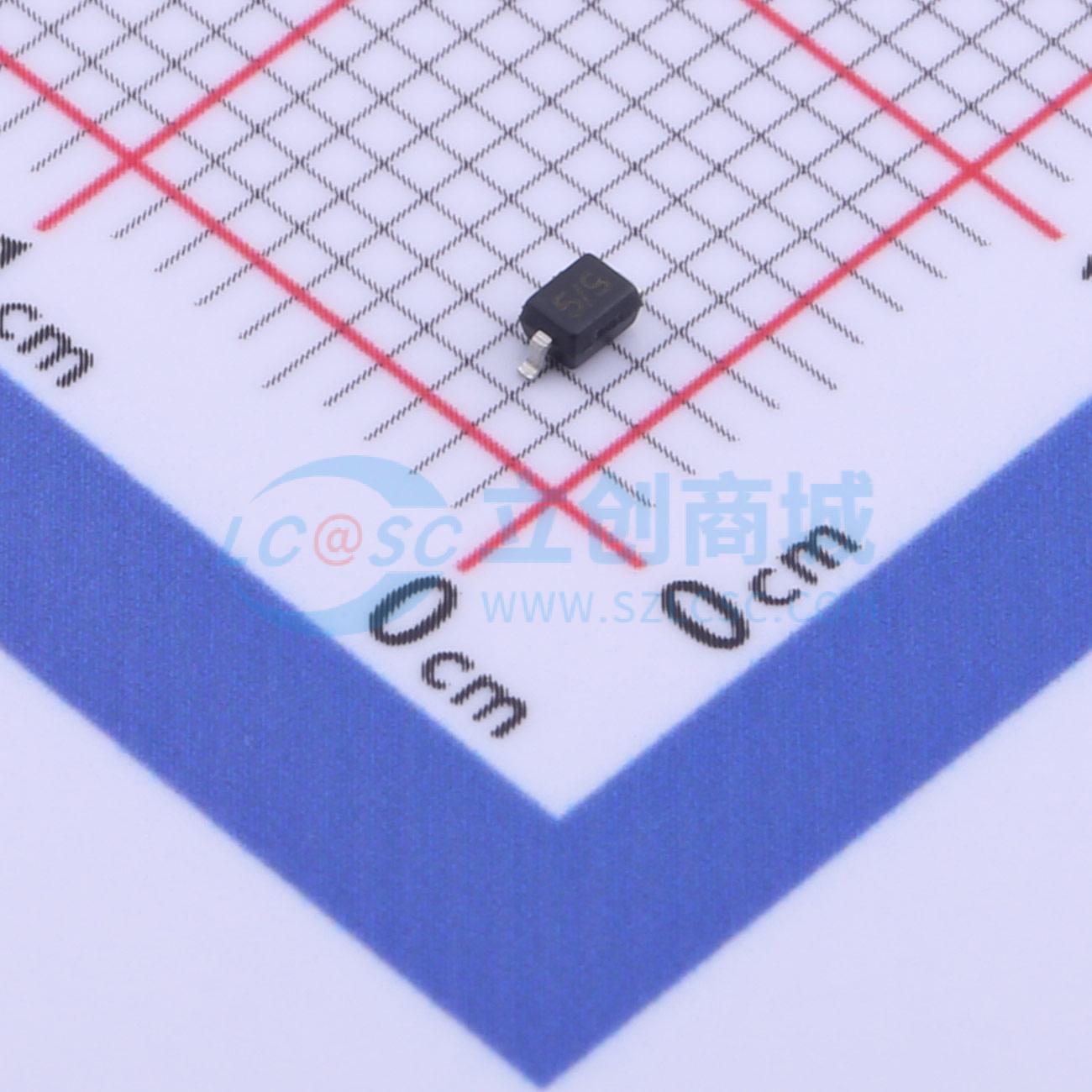

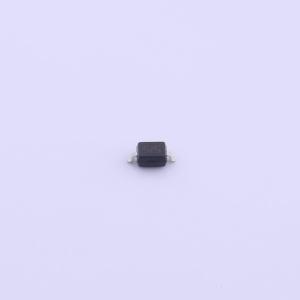

温馨提醒：图片仅供参考，商品以实物为准
TPESDBLC5V0D3
双向 5V截止 峰值浪涌电流：5A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款静电放电(ESD)为电压敏感部件提供保护。绝佳的箱位功能、低泄漏和快速响应时间为接触ESD的设计提供了业内最佳的保护。由于尺寸小，因此适用于智能手机、智能手表或板空间非常宝贵的其它许多便携式/可穿戴应用.
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESDBLC5V0D3
- 商品编号
- C2682280
- 商品封装
- SOD-323
- 包装方式
- 编带
- 商品毛重
- 0.053克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 双向 | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 15V | |
| 峰值脉冲电流(Ipp) | 5A@8/20us |
| 属性 | 参数值 | |
|---|---|---|
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 6.7V | |
| 反向电流(Ir) | 1uA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-2 | |
| Cj-结电容 | 15pF |
商品特性
- 每线路 80W 峰值脉冲功率（tp = 8/20μs）
- 替代 MLV(0402)
- 双向配置
- 响应时间通常 < 1ns
- 低钳位电压
- 符合 RoHS 标准
- 数据线瞬态保护，满足 IEC61000 - 4 - 2（ESD）±25KV（空气）、±25KV（接触）；IEC61000 - 4 - 4（EFT）40A（5/50ns）
应用领域
- 手机
- 便携式设备
- 数码相机
- 电源
