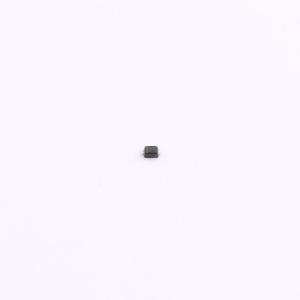

温馨提醒：图片仅供参考，商品以实物为准
TPESD9B3.3ST5G
ESD 3.3V截止 峰值浪涌电流：8A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：80W 峰值脉冲功率 (8/20 µs)。 保护一条数据或电源线。 工作电压：±3.3V。 超低钳位电压。 符合以下标准: -IEC 61000-4-2 (ESD) 抗扰度测试。 -空气放电：±30kV。应用：手机及配件。 电池保护
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPESD9B3.3ST5G
- 商品编号
- C2682285
- 商品封装
- SOD-923(0402)
- 包装方式
- 编带
- 商品毛重
- 0.007克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 3.3V | |
| 钳位电压 | 10V | |
| 峰值脉冲电流(Ipp) | 8A@8/20us | |
| 峰值脉冲功率(Ppp) | 80W@8/20us | |
| 击穿电压 | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 通道数 | 单路 | |
| 工作温度 | -55℃~+125℃ | |
| 防护等级 | IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 15pF |
商品特性
- 80W 峰值脉冲功率（8/20 μs）
- 保护一条数据或电源线
- 工作电压：±3.3V
- 超低钳位电压
- 符合以下标准：
- IEC 61000 - 4 - 2（ESD）抗扰度测试 空气放电：±30 kV 接触放电：±30 kV
- IEC61000 - 4 - 5（浪涌）8A（8/20 μs）
应用领域
- 移动电话及配件
- 电池保护
- USB 总线电源
- 电源线保护
- 手持便携式应用
