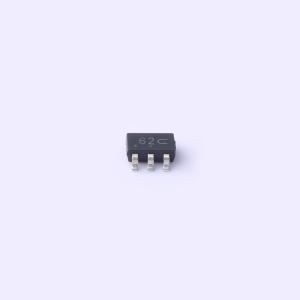

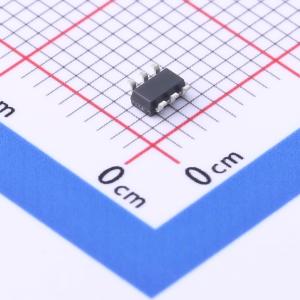

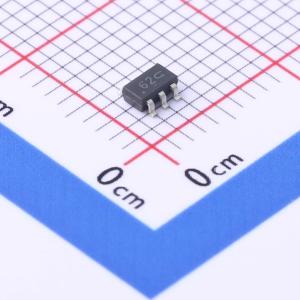

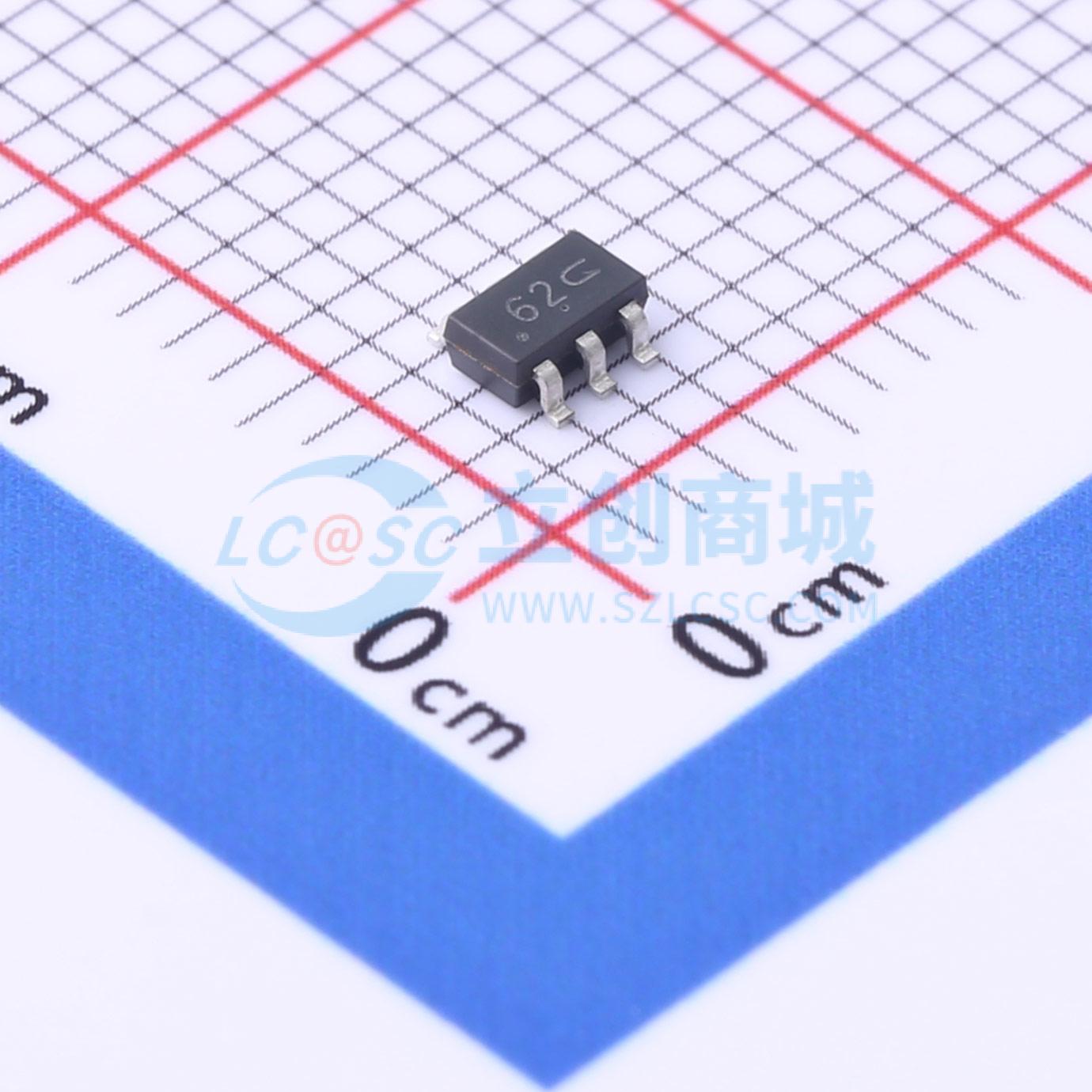

温馨提醒：图片仅供参考，商品以实物为准
TPNUP2201MR6T1G
ESD 5V截止 峰值浪涌电流：10A@8/20us
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：超低电容：典型值0.6pF（I/O到I/O）。超低泄漏：nA级。低工作电压：5V。低钳位电压。符合以下标准:IEC 61000-4-2（ESD）抗扰度测试。空气放电：±20kV。应用：USB 2.0和USB 3.0端口。USB OTG
- 品牌名称
- TECH PUBLIC(台舟)
- 商品型号
- TPNUP2201MR6T1G
- 商品编号
- C2682294
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.027克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 反向截止电压(Vrwm) | 5V | |
| 钳位电压 | 20V | |
| 峰值脉冲电流(Ipp) | 10A@8/20us | |
| 击穿电压 | 6V |
| 属性 | 参数值 | |
|---|---|---|
| 反向电流(Ir) | 80nA | |
| 防护等级 | IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2 | |
| 类型 | ESD | |
| Cj-结电容 | 0.6pF |
商品特性
- 超低电容：典型值 0.6 pF（输入/输出至输入/输出）
- 超低漏电流：纳安级别
- 低工作电压：5V
- 低钳位电压
- 符合以下标准：
- IEC 61000-4-2（静电放电）抗扰度测试 空气放电：±20kV 接触放电：±20kV
- IEC 61000-4-4（电快速瞬变脉冲群）40A（5/50ns）
- IEC 61000-4-5（雷击）：10A（8/20μs）
- 符合 RoHS 标准
应用领域
- USB 2.0 和 USB 3.0 端口
- USB OTG
- 数字视频接口（DVI）
- 显示器和平板显示器
- PCI Express 和串行 SATA 端口
- 千兆以太网
- IEEE 1394 火线端口
- 消费类产品（机顶盒、DVD、数码相机、数码摄像机等）
