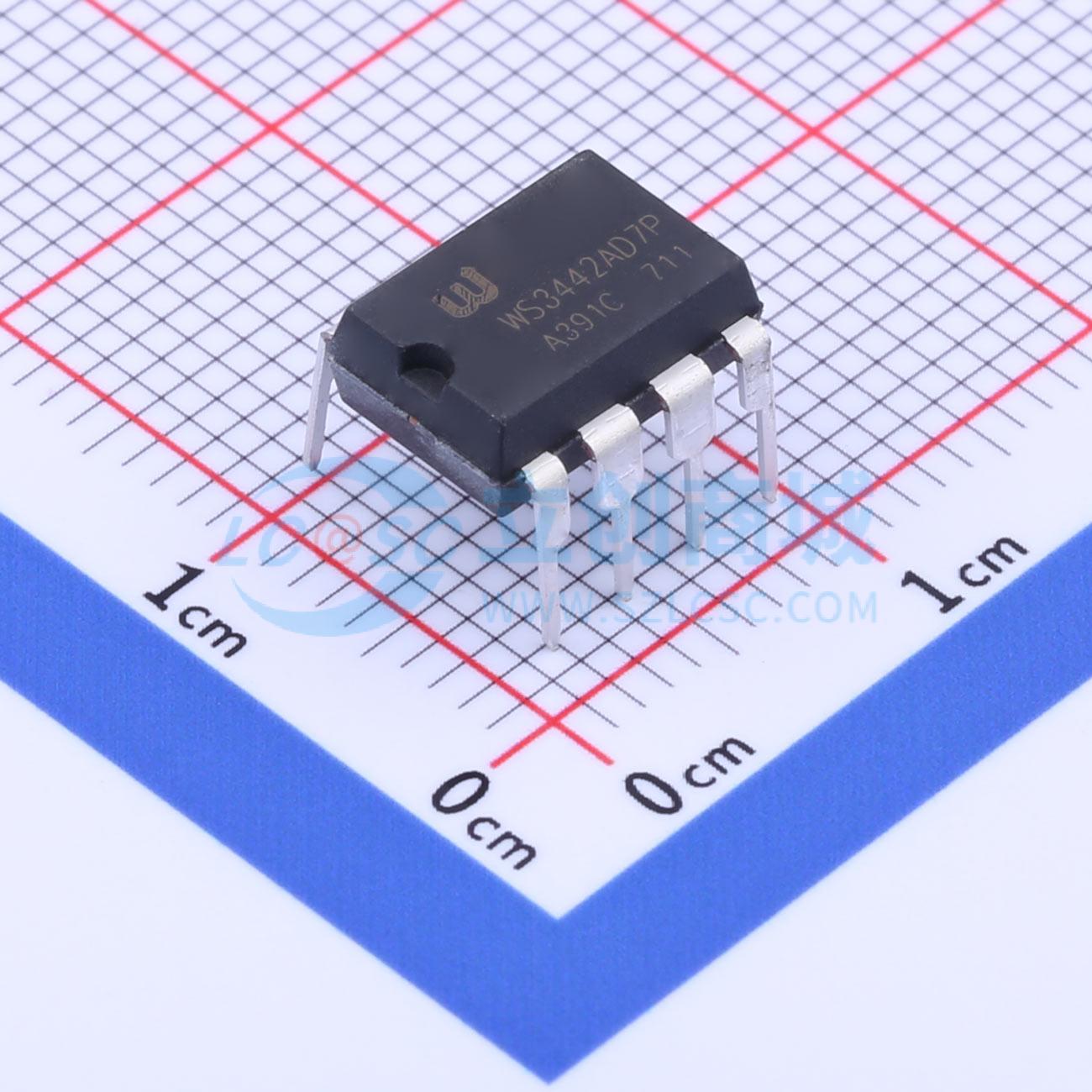

温馨提醒：图片仅供参考，商品以实物为准

WS3442AD7P

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Winsemi(稳先微)
商品型号: WS3442AD7P
商品编号: C2682045
商品封装: DIP-7
包装方式: 管装
商品毛重: 0.001克(g)

商品概述

WS3442A是一款高精度的LED恒流控制芯片，应用于非隔离的降压型LED电源系统，适合全范围的交流电压输入或者12V~500V的直流电压输入。内部集成500V功率MOSFET。芯片工作电流极小，无需辅助绕组供电，只需要很少的外围元件，即可实现优异的恒流特性。芯片内带有高精度的电流取样电路，同时采用了先进的恒流控制技术，实现高精度的LED恒流输出和优异的线性调整率。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率。内部采用了独特的智能温度控制，可以避免传统产品高温时灯闪的问题。具有多重保护功能，包括LED开路/短路保护、电流采样电阻短路保护等。提供7-Pin的SOP-7封装和DIP-7封装。 WS3442A是一款专为LED照明设计的恒流驱动芯片，应用于非隔离的降压型LED电源系统。它内部集成500V功率MOSFET，并且采用先进的恒流控制方法，无需辅助绕组，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。

商品特性

临界模式工作，无需电感补偿
内置500V功率MOSFET
芯片超低工作电流，无需辅助绕组供电
高达±3%的LED电流精度
高达93%以上的系统效率
外部可调输出开路/过压保护
LED短路保护
CS电阻短路保护
智能温度控制技术，避免高温灯闪
SOP-7封装和DIP7封装

应用领域

T5灯管
T8灯管
LED球泡灯其它LED灯具

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(50个/管，最小起订量 5 个)

个

起订量：5 个50个/管

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	-
	通道数	1

	属性	参数值
	拓扑结构	降压
	工作温度	-55℃~+165℃
