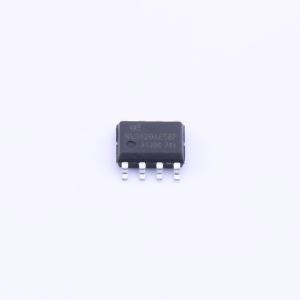

温馨提醒：图片仅供参考，商品以实物为准
WS9620AEP
单通道高压线性LED恒流驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WS9620A是一款高压线性恒流驱动器，可直接驱动高压LED灯串。其电源系统结构简单，只需很少的外围元件就可以实现非常优秀的恒流特性。主要应用于对体积、成本要求非常苛刻的非隔离LED恒流驱动电源系统。
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS9620AEP
- 商品编号
- C2682043
- 商品封装
- ESOP-8
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 60mA |
| 属性 | 参数值 | |
|---|---|---|
| 特性 | 过温保护(OTP) | |
| 工作温度 | -55℃~+150℃ | |
| 恒流精度 | 3% |
商品概述
WS9620A是一款高压线性恒流驱动器，可直接驱动高压LED灯串。其电源系统结构简单，只需很少的外围元件就可以实现非常优秀的恒流特性。主要应用于对体积、成本要求非常苛刻的非隔离LED恒流驱动电源系统。
WS9620A还可以多芯片并联应用，从而提高系统的输出电流能力；其输出电流可通过REXT引脚的电阻来进行设置。
WS9620A内置过温及高压自动降电流功能，过温保护功能。
WS9620A提供TO252,ESOP8和SOT89 - 3封装。
商品特性
- OUT端口输出电流外置可调
- 芯片间输出电流偏差小于±3%
- 具有过热保护功能
- 芯片可与LED共用PCB板
- 芯片应用系统无EMI问题
- 线路简单，成本低廉
应用领域
- T5/T8系列LED日光灯管
- LED路灯照明
- LED球泡灯
- LED吸顶灯
