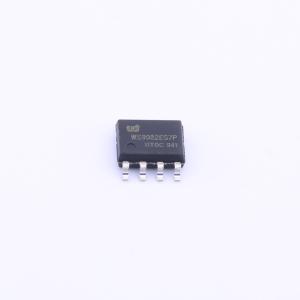

温馨提醒：图片仅供参考，商品以实物为准
WS9032ES7P
WS9032ES7P
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS9032ES7P
- 商品编号
- C2682032
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 开关频率 | - | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -55℃~+150℃ |
商品概述
WS9032E是一款超低系统成本的高精度LED恒流驱动芯片，适合于85V - 265V全范围交流输入电压的非隔离降压型LED恒流电源系统。 WS9032E采用500V单芯片集成功率MOSFET，只需要很少的外围元件，即可实现优异的恒流特性。 WS9032E芯片内带有高精度的电流取样电路，同时采用了先进的恒流控制技术，实现高精度的LED恒流输出和优异的线性调整率。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整。 WS9032E具有多重保护功能，包括逐周期电流限制保护（OCP），LED短路保护，过温调节技术等。WS9032E提供7 - Pin的SOP - 7封装。 WS9032E是一款无VCC引脚和VCC电容，专为LED照明设计的恒流驱动芯片，应用于非隔离降压型LED电源系统。内部单芯片集成500V功率MOSFET，并且采用先进的恒流控制方法和源极驱动技术，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。
商品特性
- no - CAP®专利技术
- 无需VCC电容
- 内部集成500V MOSFET
- 系统工作在临界模式
- 采用高压JFET供电
- LED短路保护
- 过温度调节技术
- 关机无回闪
- 低输入不闪灯自恢复输入过压保护功能
应用领域
- 球泡灯/蜡烛灯/玉米灯
- 吸顶灯/T管
- 其他适用灯具
