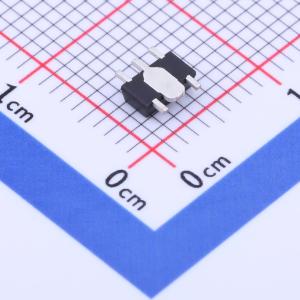

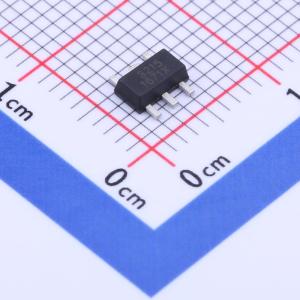

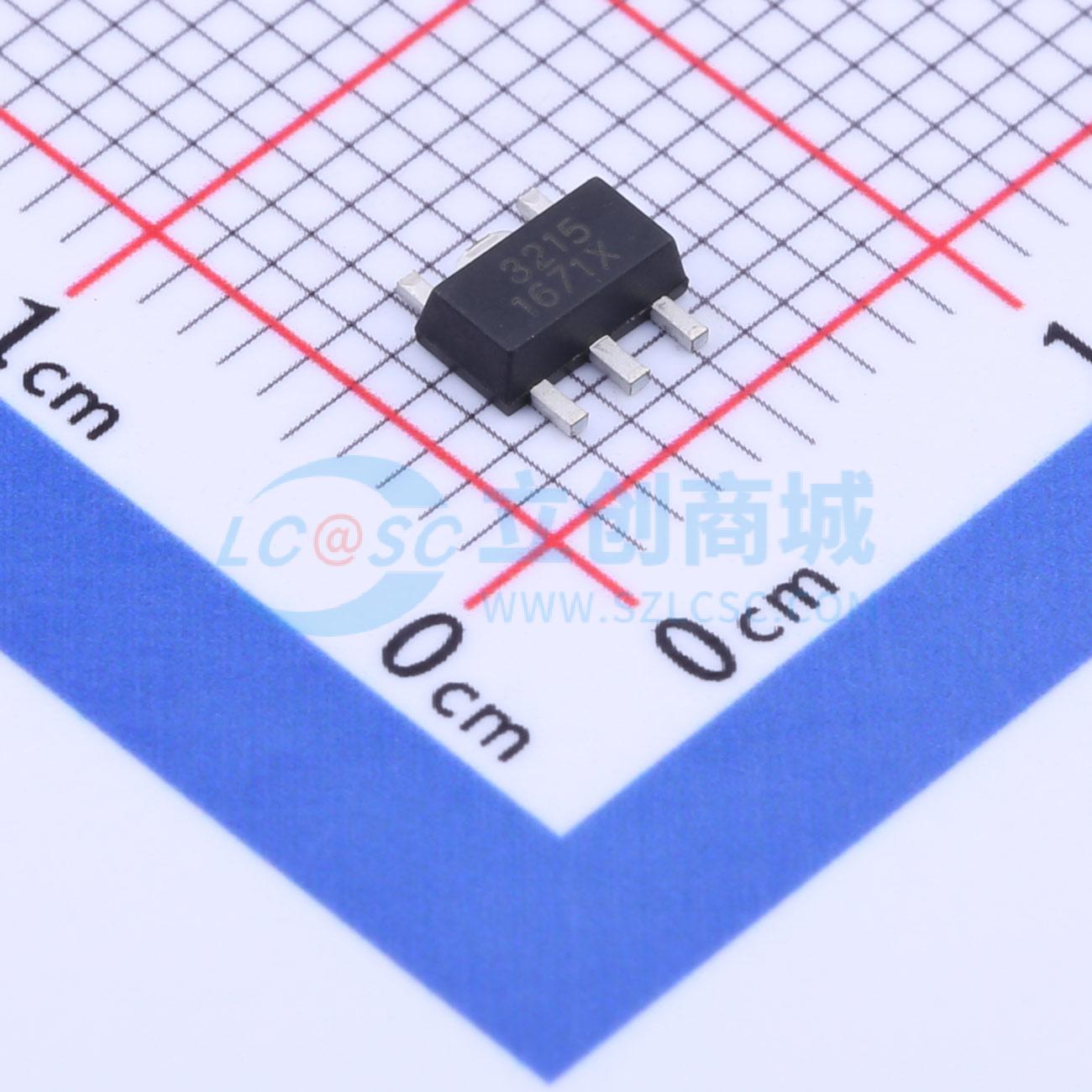

WS3215KP

SMT扩展库SMT补贴嘉立创PCB免费打样

品牌名称: Winsemi(稳先微)
商品型号: WS3215KP
商品编号: C2682031
商品封装: SOT-89-5
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

WS3215是一款连续电感电流导通模式的降压恒流源，用于驱动一颗或多颗串联LED。输入电压范围从6V到30V，输出电流可调，最大可达1A。根据不同的输入电压和外部器件，可以驱动高达数十瓦的LED。内置功率开关，采用高端电流采样设置LED平均电流，通过DIM引脚可以接受模拟调光和很宽范围的PWM调光。当DIM的电压低于0.3V时，功率开关关断，WS3215进入极低工作电流的待机状态。

商品特性

极少的外部元器件
很宽的输入电压范围：从6V到30V
最大输出1A的电流
复用DIM引脚进行LED开关、模拟调光和PWM调光
5%的输出电流精度
高达97%的效率输出可调的恒流控制方法

应用领域

低压LED射灯代替卤素灯
车载LED灯
LED备用灯
LED信号灯

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

近期成交0单

	属性	参数值
	商品目录	LED驱动
	开关频率	500kHz~1MHz
	通道数	1
	输出电流	1A

	属性	参数值
	调光	PWM；模拟
	拓扑结构	降压
	工作温度	-25℃~+85℃
