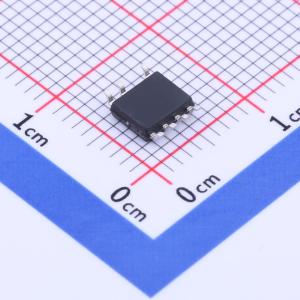

温馨提醒：图片仅供参考，商品以实物为准
WS9055CT
WS9055CT
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 品牌名称
- Winsemi(稳先微)
- 商品型号
- WS9055CT
- 商品编号
- C2682029
- 商品封装
- SOP-7
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 通道数 | 1 |
| 属性 | 参数值 | |
|---|---|---|
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+150℃ |
商品概述
WS9055XT是一款集成高压启动的高精度LED恒流驱动芯片，适合于85V - 265V全范围交流输入电压的非隔离降压型LED恒流电源系统。 内部集成600V JFET为芯片供电，无需启动电阻与VCC电容，使得系统外围精简；降低系统成本，减小系统体积。 芯片内带有高精度的电流取样电路，同时采用了先进的恒流控制技术，实现高精度的LED恒流输出和优异的线性调整率。芯片工作在电感电流临界模式，系统输出电流不随电感量和LED工作电压的变化而变化，实现优异的负载调整率。 具有多重保护功能，包括逐周期电流限制保护（OCP），LED短路保护，芯片过温度调节等。提供7 - Pin的SOP - 7封装。 WS9055XT是一款集成高压供电，专为LED照明设计的高性能、低成本、高集成的恒流驱动芯片，应用于非隔离的降压型LED电源系统。内部单芯片集成600V JFET，并且采用先进的恒流控制方法和源极驱动技术，只需要很少的外围元件就可以达到优异的恒流特性，系统成本低，效率高。
商品特性
- 集成高压启动和供电
- 无启动电阻、无VCC电容
- 高精度输出电流 [±5%]
- 适合高频(>200KHz) DOB应用
- LED短路保护
- 系统过热调节
- 宽电压输入应用关机无回闪
- 低输入电压不闪灯
应用领域
- 吸顶灯
- 灯管
- 面板灯
- 球泡灯
- T5
- T8灯管
