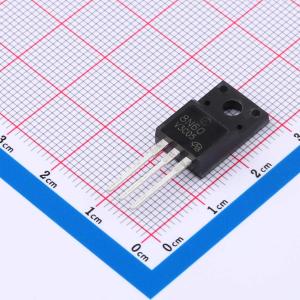

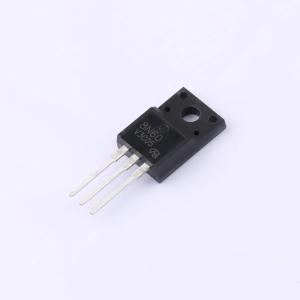

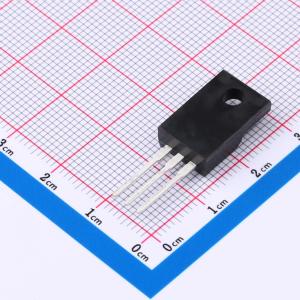

温馨提醒：图片仅供参考，商品以实物为准
WFF8N60B-VB
N沟道 耐压:650V 电流:10A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 台积电流片，长电科技封装；是一款单N沟道MOSFET，采用Plannar技术，具有高性能和可靠性。适用于太阳能逆变器、UPS系统等的功率开关、电动汽车的驱动模块等领域。TO220F；N—Channel沟道,650V；10A；RDS(ON)=820mΩ@VGS=10V,VGS=30V；Vth=2~4V；
- 品牌名称
- VBsemi(微碧半导体)
- 商品型号
- WFF8N60B-VB
- 商品编号
- C2680837
- 商品封装
- TO-220F
- 包装方式
- 管装
- 商品毛重
- 2.842克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 漏源电压(Vdss) | 650V | |
| 连续漏极电流(Id) | 10A | |
| 导通电阻(RDS(on)) | 820mΩ@10V | |
| 耗散功率(Pd) | 156W | |
| 阈值电压(Vgs(th)) | 2V@250uA；4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 57nC@10V | |
| 输入电容(Ciss) | 1.9nF | |
| 反向传输电容(Crss) | 240pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 400pF |
商品特性
- 沟槽功率MOSFET
- 结温175 °C
- 低热阻封装
- 100%进行栅极电阻（Rg）测试
- 符合RoHS标准
应用领域
- 隔离式DC/DC转换器
