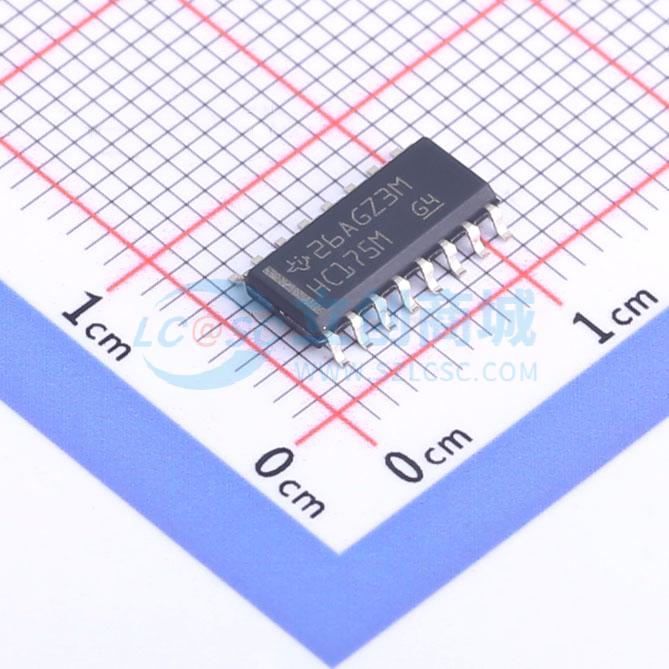

CD74HC175M96
高速CMOS逻辑四D型复位触发器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- CD74HC175 具有复位功能的高速 CMOS 逻辑四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD74HC175M96
- 商品编号
- C2677822
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~6V | |
| 时钟频率(fc) | 35MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 30ns@6V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74HC系列 | |
| 灌电流(IOL) | 5.2mA | |
| 拉电流(IOH) | 5.2mA | |
| 静态电流(Iq) | 8uA | |
| 输入电容 | 10pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 14ns | |
| 保持时间 | 5ns |
商品概述
HC175和HCT175是高速四路D型触发器，带有独立D输入端以及Q、Q非互补输出。该器件采用硅栅CMOS技术制造，具备标准CMOS集成电路的低功耗优势，能够驱动10个LSTTL器件。D输入端的信息会在时钟脉冲的上升沿传输到Q、Q非输出端。所有四个触发器由一个公共时钟(CP)和一个公共复位(MR非)控制，复位通过低电平完成，与时钟无关。复位后所有四个Q输出变为逻辑0，所有四个Q非输出变为逻辑1。
商品特性
- 四个D型触发器共用时钟和异步复位
- 正边沿脉冲触发
- 互补输出
- 带缓冲输入
- 标准输出可驱动10个LSTTL负载
- 总线驱动器输出可驱动15个LSTTL负载
- 宽工作温度范围:-55℃ 至 125℃
- 平衡的传播延迟和转换时间
- 相比LSTTL逻辑IC可显著降低功耗
- HC类型支持2V 至 6V工作电压
- 高抗干扰度:NIL = 30% of VCC，NIH = 30% of VCC，在VCC = 5V时
- HCT类型支持4.5V 至 5.5V工作电压
- 直接LSTTL输入逻辑兼容，VIL = 0.8V（最大值），VIH = 2V（最小值）
- 兼容CMOS输入，Ii ≤ 1μA，在VOL、VOH时
