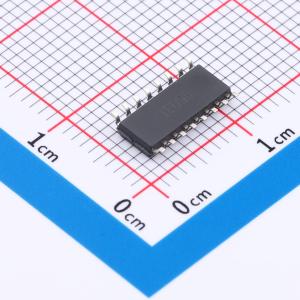

CD40175BM96
CD40175BM96
- 描述
- CD40175B CMOS 四通道 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- CD40175BM96
- 商品编号
- C2677835
- 商品封装
- SOIC-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 3V~18V | |
| 时钟频率(fc) | 14MHz | |
| 功能 | 复位 | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 输出类型 | 互补式 | |
| 传播延迟(tpd) | 120ns@15V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 4000B系列 | |
| 灌电流(IOL) | 6.8mA | |
| 拉电流(IOH) | 6.8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 5pF | |
| 工作温度 | -55℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 20ns | |
| 保持时间 | 15ns |
应用领域
- 用作移位寄存器元件或T型触发器，用于切换和计数应用。
