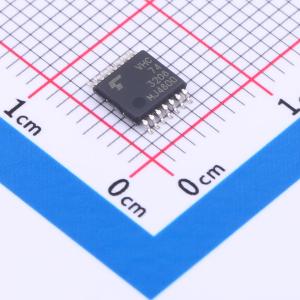

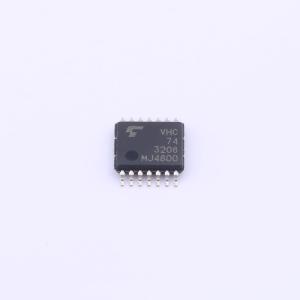

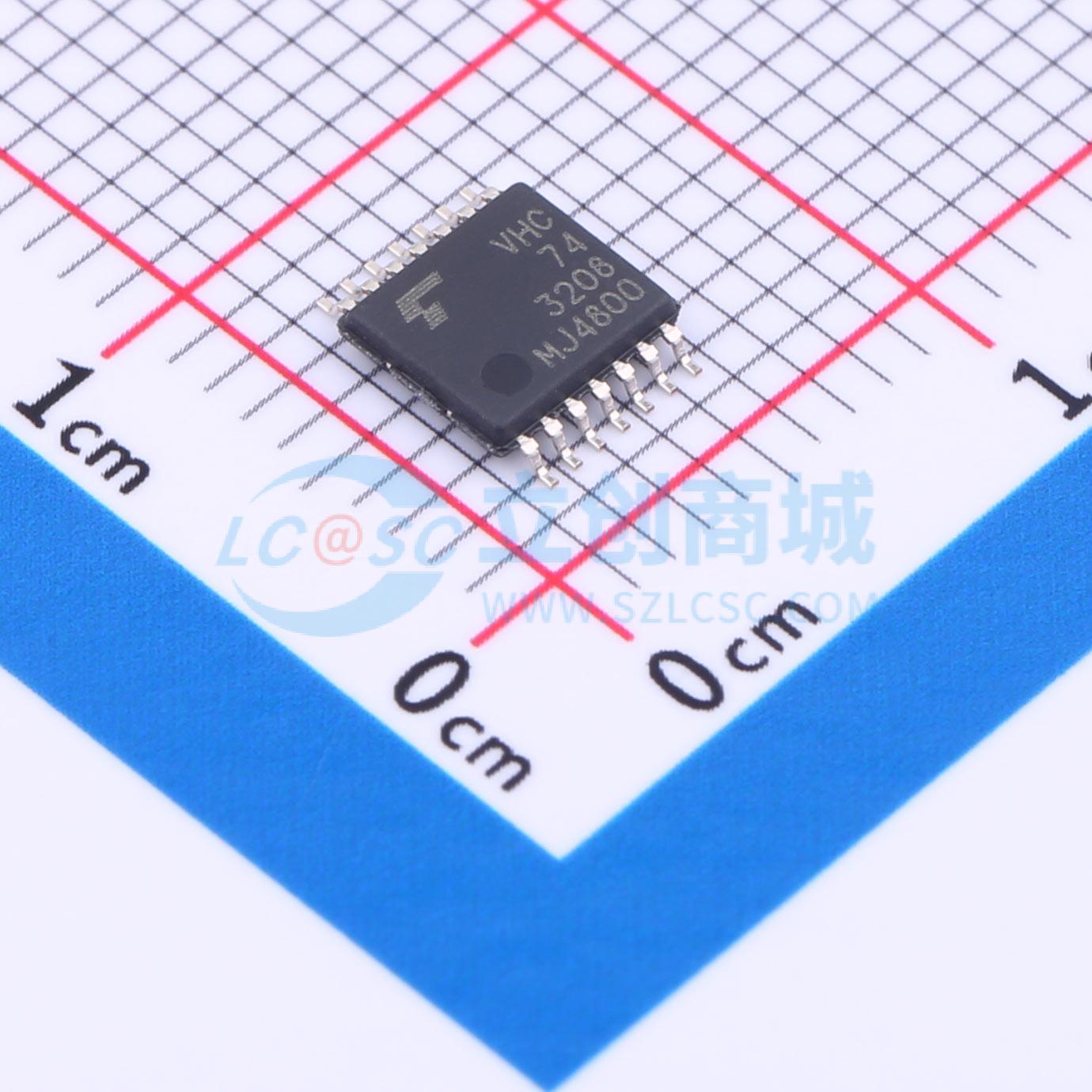

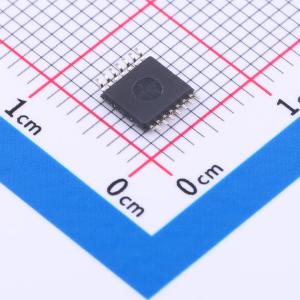

74VHC74FT
双D型带预置和清零功能的触发器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双 D 型触发器，具有预置和清除功能。采用硅栅 C2MOS 技术制造，实现了与等效双极肖特基 TTL 类似的高速操作，同时保持了 CMOS 的低功耗特性。在 CK 脉冲的正跳变期间，施加到 D 输入的信号电平被传输到 Q 输出。CLR 和 PR 独立于 CK，通过将相应输入设置为低电平来完成操作。输入保护电路确保在不考虑电源电压的情况下，0 至 5.5V 可以施加到输入引脚。该器件可用于 5V 至 3V 系统和双电源系统（如备用电池）的接口，防止因电源和输入电压不匹配而导致器件损坏。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHC74FT
- 商品编号
- C2677845
- 商品封装
- TSSOP-14
- 包装方式
- 编带
- 商品毛重
- 0.09克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 2V~5.5V | |
| 时钟频率(fc) | 115MHz | |
| 功能 | 置位和复位 | |
| 元件数 | 2 | |
| 每个元件位数 | 1 | |
| 输出类型 | 互补型 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 9.3ns@5V,50pF | |
| 系列 | TC74VHC系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 2uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 5ns | |
| 保持时间 | 500ps |
