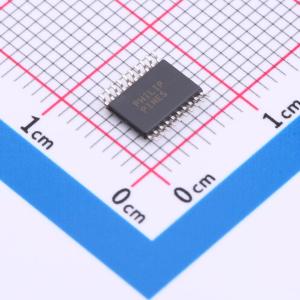

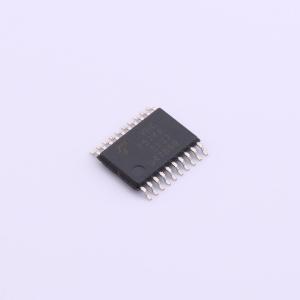

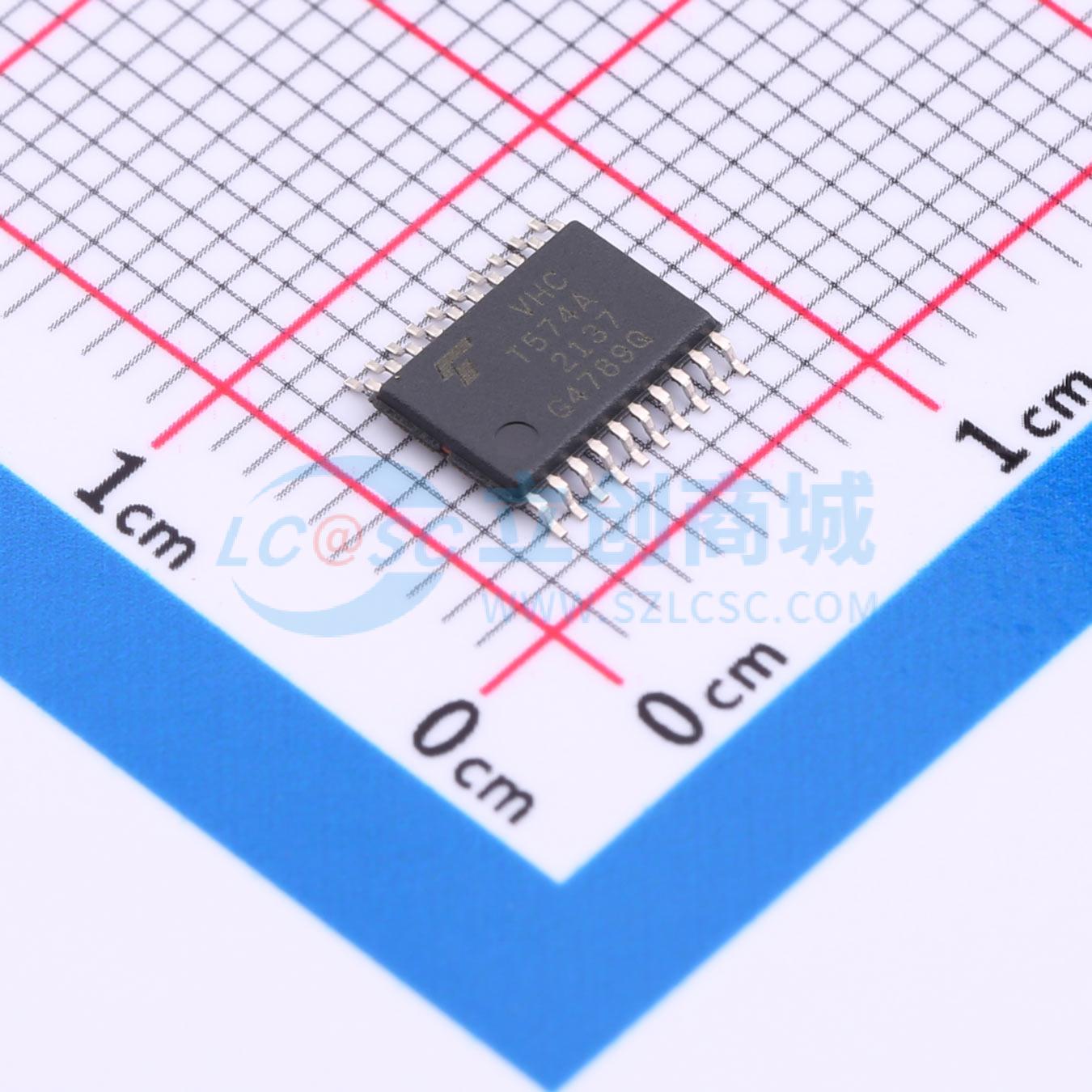

温馨提醒：图片仅供参考，商品以实物为准
74VHCT574AFT
74VHCT574AFT
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 八进制 D 型触发器，具有三态输出。采用硅栅 C2MOS 技术制造的先进高速 CMOS 八进制触发器。实现了与等效双极肖特基 TTL 相似的高速运行，同时保持了 CMOS 的低功耗。该 8 位 D 型触发器由时钟输入 (CK) 和输出使能输入 (OE) 控制。当 OE 输入为高电平时，八个输出处于高阻态。输入电压与 TTL 输出电压兼容。该器件可用作 3.3V 至 5.5V 系统接口的电平转换器。输入保护和输出电路确保在不考虑电源电压的情况下，可将 0 至 5.5V 的电压施加到输入和输出引脚上。这种结构可防止因电源和输入/输出电压不匹配（如电池备份、热板插入等）而导致器件损坏
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- 74VHCT574AFT
- 商品编号
- C2677834
- 商品封装
- TSSOP-20
- 包装方式
- 编带
- 商品毛重
- 0.11克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 140MHz | |
| 功能 | - | |
| 元件数 | 1 | |
| 每个元件位数 | 8 | |
| 输出类型 | 三态 |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟(tpd) | 10.4ns@5V,50pF | |
| 系列 | 74VHCT系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 4pF | |
| 工作温度 | -40℃~+85℃ | |
| 建立时间 | 2.5ns | |
| 保持时间 | 2.5ns |
