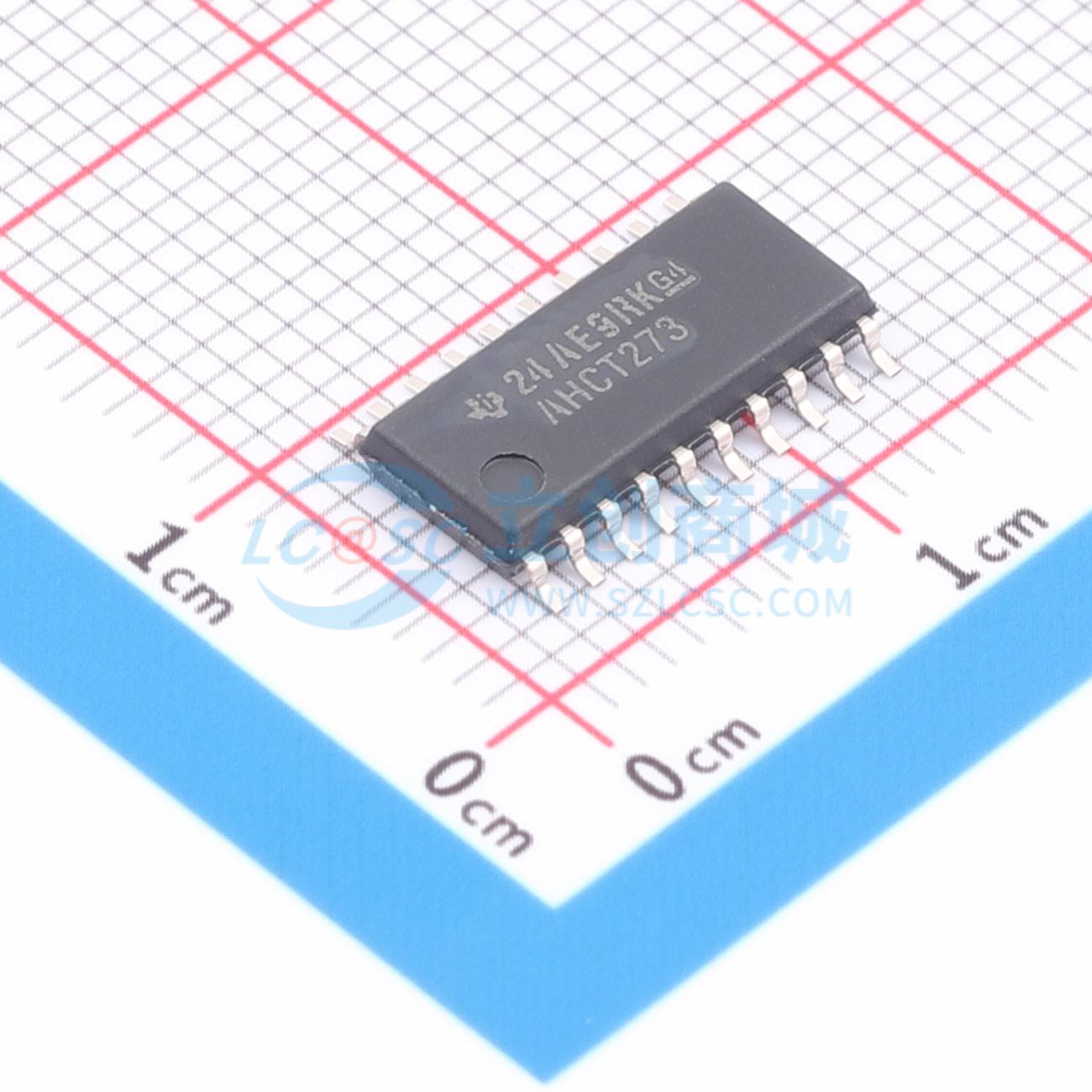

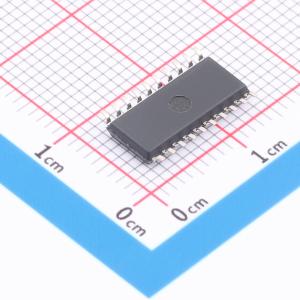

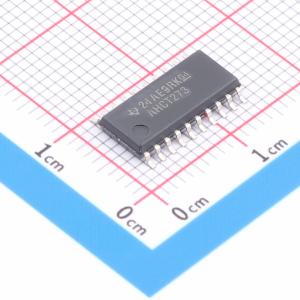

SN74AHCT273NSR
SN74AHCT273NSR
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- SN74AHCT273 具有清零功能的八路 D 类触发器
- 品牌名称
- TI(德州仪器)
- 商品型号
- SN74AHCT273NSR
- 商品编号
- C2677697
- 商品封装
- SO-20-208mil
- 包装方式
- 编带
- 商品毛重
- 0.419克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 触发器 | |
| 类型 | D-型 | |
| 触发沿 | 上升沿 | |
| 工作电压 | 4.5V~5.5V | |
| 时钟频率(fc) | 120MHz | |
| 功能 | 复位 | |
| 元件数 | 8 | |
| 每个元件位数 | 1 | |
| 输出类型 | 推挽式 | |
| 传播延迟(tpd) | 9.2ns@5V,50pF |
| 属性 | 参数值 | |
|---|---|---|
| 系列 | 74AHCT系列 | |
| 灌电流(IOL) | 8mA | |
| 拉电流(IOH) | 8mA | |
| 静态电流(Iq) | 4uA | |
| 输入电容 | 2.5pF | |
| 工作温度 | -40℃~+125℃ | |
| 同步/异步 | 异步 | |
| 建立时间 | 5ns | |
| 保持时间 | 0ns |
商品概述
SNx4AHCT273是八进制D型触发器，为带直接清零输入的上升沿触发器件。
商品特性
- 输入与TTL电压兼容
- 包含8个触发器，带有单轨输出
- 配备直接清零输入
- 每个触发器都有独立的数据输入
- 闩锁性能超过250mA，符合JESD 17标准
- ESD防护性能符合JESD 22标准，其中人体模型可达2000V(A114-A)，机器模型可达200V(A115-A)，充电器件模型可达1000V(C101)
应用领域
- 缓冲器
- 存储寄存器
- 移位寄存器
- 图案发生器
- 服务器
- 个人电脑
- 笔记本电脑
- 网络交换机
- 存储系统
- 数据库
