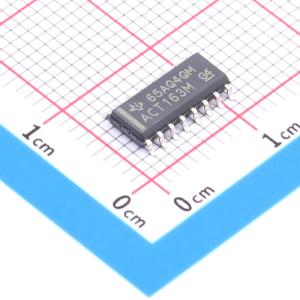

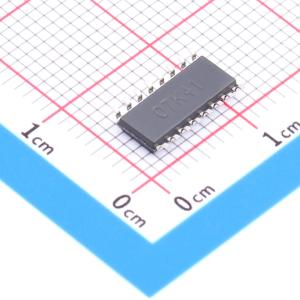

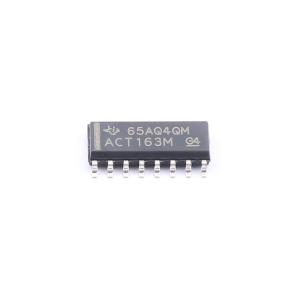

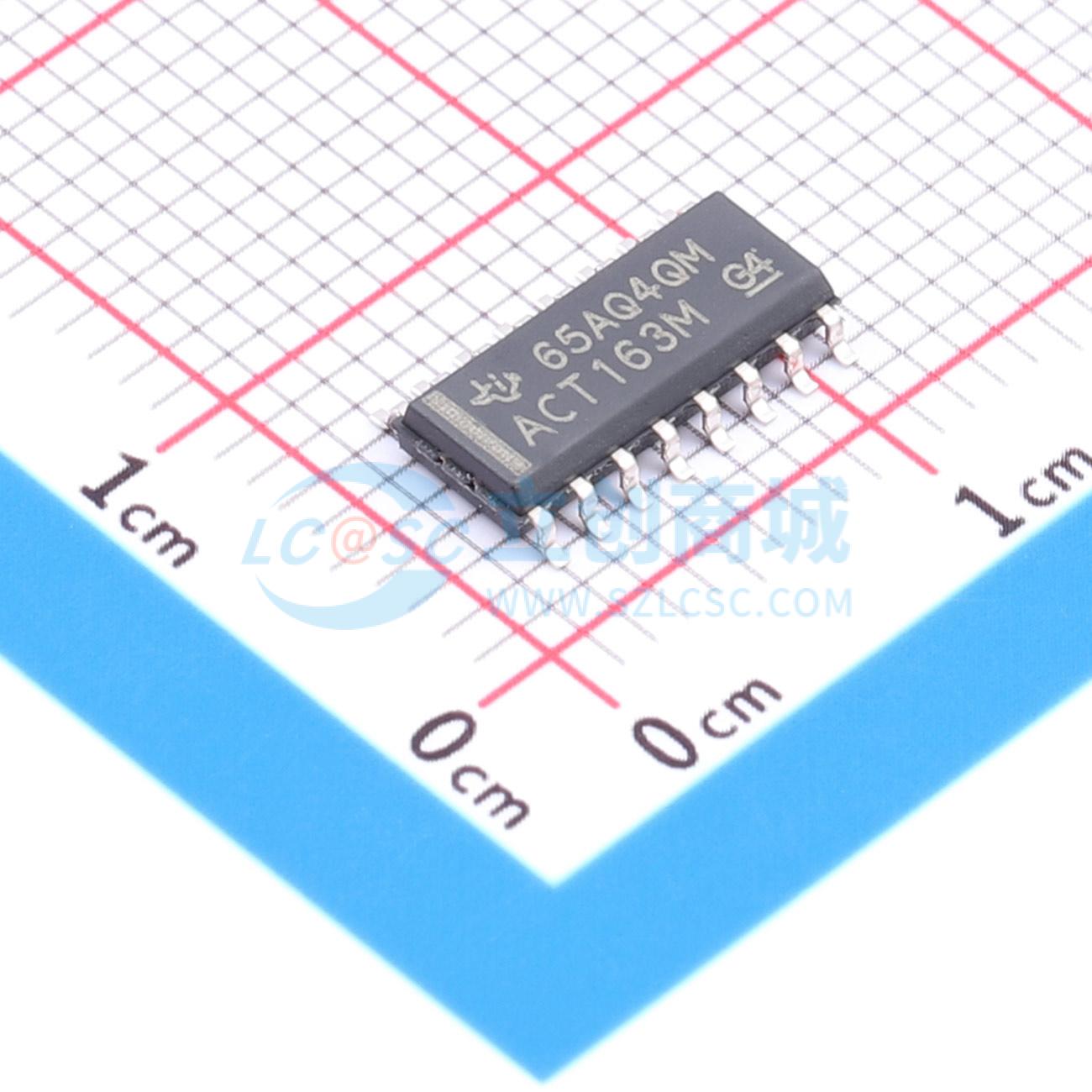

ACT163器件是4位二进制计数器。这些同步可预置计数器在高速计数设计应用中带有内部进位超前。同步操作通过同时对所有触发器时钟实现，当计数使能(ENP, ENT)输入和内部门控发出指令时，输出同时变化。这种模式消除了通常与纹波时钟计数器相关的输出计数尖峰。缓冲时钟(CLK)输入在时钟波形的上升沿触发四个触发器。计数器完全可编程，可以预置到0到9或15之间的任意数值。预置是同步的，因此，在加载输入设置低电平会禁用计数器，并在下一个时钟脉冲后使输出与设置数据一致，不依赖于使能输入的电平。清零功能是同步的。在清零(CLR)输入设置低电平后，CLK下一次从低到高跳变时，将所有四个触发器输出置低，不依赖于使能输入的电平。这种同步清零允许通过对所需最大计数的Q输出解码，轻松修改计数长度。用于解码的门的低电平有效输出连接到CLR，可将计数器同步清零到0000。进位超前电路无需额外门控即可为n位同步应用实现计数器级联。ENP、ENT和纹波进位输出(RCO)有助于实现该功能。ENP和ENT都必须为高电平才能计数，ENT前向馈送使能RCO。使能RCO会在计数达到最大值（9或15，QA为高）时产生一个高电平脉冲。这个高电平溢出纹波进位脉冲可用于使能后续的级联阶段。ENP或ENT的跳变允许发生，不依赖于CLK电平。这些器件具有完全独立的时钟电路。修改工作模式的控制输入（ENP、ENT或LOAD）的变化，直到时钟发生前都不会影响计数器的内容。计数器的功能（无论使能、禁用、加载还是计数）仅由满足稳定建立和保持时间的条件决定。

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74ACT
	计时方向	向上计数器
	工作电压	4.5V~5.5V
	元件数	1
	触发沿	上升沿

	属性	参数值
	复位方式	同步
	计时方式	同步
	计数速率	80MHz
	传播延迟(tpd)	-
	耗散功率(Pd)	-
	工作温度	-55℃~+125℃
	功能特性	可编程分频比；复位功能；级联计数器；同步计数
