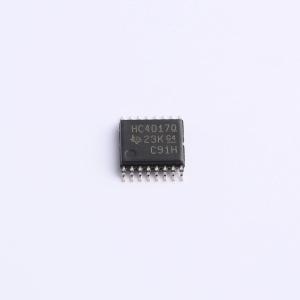

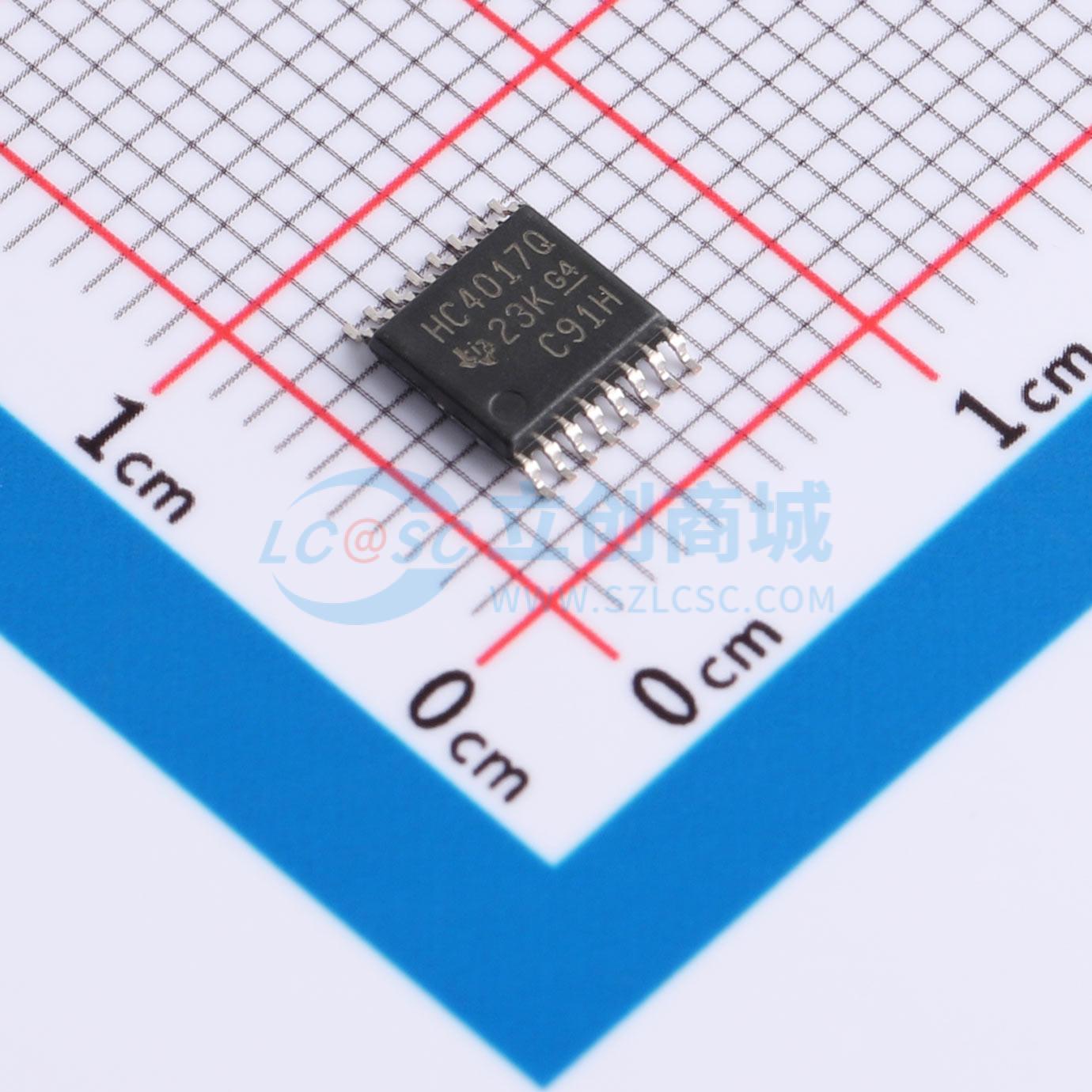

CD74HC4017QPWRG4Q1

35MHz 10位十进制计数器

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: CD74HC4017-Q1 具有 10 个解码输出的十进制计数器/除法器（增强型产品）
品牌名称: TI(德州仪器)
商品型号: CD74HC4017QPWRG4Q1
商品编号: C2675441
商品封装: TSSOP-16
包装方式: 编带
商品毛重: 3.72克(g)

商品参数

商品概述

CD74HC4017是一款高速硅栅CMOS 5级约翰逊计数器，带有十个译码输出。每个译码输出通常为低电平，在十个时钟周期循环的时钟低到高跳变周期依次变为高电平。进位（TC）输出在输出9从高变低后从低跳变到高电平，可与时钟使能（CE）输入端结合用于级联多个级数。CE为高电平时禁止计数。器件还提供了主复位（MR）输入端，当MR为高电平时，除输出0外，所有译码输出都被设置为低电平。该器件最多可驱动十个低功耗肖特基等效负载。

商品特性

符合汽车应用要求
全静态工作
带缓冲输入
公共复位
上升沿时钟
典型最大频率fMAX = 60MHz（VCC = 5V、CL = 15pF、TA = 25℃条件下）
工作温度范围内满足扇出要求
标准输出可带10个LSTTL负载
总线驱动器输出可带15个LSTTL负载
平衡的传播延迟和过渡时间
与LSTTL逻辑IC相比功耗显著降低
VCC电压范围为2 V至6 V
高抗干扰能力，VCC=5V时NIL或NIH为VCC的30%

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	10分频
	分辨率(位)	-
	系列	74HC
	计时方向	向上计数器
	工作电压	2V~6V
	元件数	1
	触发沿	上升沿

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	35MHz
	传播延迟(tpd)	19ns@5V,15pF
	耗散功率(Pd)	-
	工作温度	-40℃~+125℃
	功能特性	复位功能；级联计数器；静态运行
