CD54ACT161为F封装；CD74ACT161为E或M封装。ACT161器件是4位二进制计数器。这些同步可预置计数器带有内部进位提前逻辑，适用于高速计数设计。同步操作通过所有触发器同时时钟触发实现，因此当计数使能输入(ENP, ENT)和内部门电路发出指令时，输出同时变化。这种工作模式消除了通常与波纹时钟计数器相关的输出计数尖峰。带缓冲的时钟CLK输入在时钟波形的上升沿触发四个触发器。这些器件完全可编程，可预置为0到9或15之间的任意数值。预置是同步的，因此在负载输入设置低电平会禁用计数器，并使输出在下一个时钟脉冲后与设置数据一致，与使能输入的电平无关。清除功能是异步的。清除(CLR)输入的低电平会将四个触发器的所有输出置低，与CLK、预置(LOAD)或使能输入的电平无关。进位提前逻辑为n位同步应用中的计数器级联提供支持，不需要额外的门电路。实现该功能的部件包括ENP、ENT和波纹进位输出(RCO)。ENP和ENT都必须为高电平才能计数，ENT前置输入用于使能RCO。使能RCO后，当计数达到最大值（9或15，QA为高电平）时会产生一个高电平脉冲。这个高电平溢出波纹进位脉冲可用于使能后续级联阶段。ENP或ENT的转换允许在任意CLK电平下进行。计数器带有完全独立的时钟电路。修改工作模式的控制输入(ENP, ENT或LOAD)变化，直到时钟触发发生才会影响计数器内容。计数器的功能（使能、禁用、加载或计数）完全由满足稳定建立时间和保持时间的条件决定。

	属性	参数值
	商品目录	计数器/分频器
	逻辑类型	2分频
	分辨率(位)	4
	系列	74ACT
	计时方向	向上计数器
	工作电压	4.5V~5.5V
	元件数	1
	触发沿	上升沿

	属性	参数值
	复位方式	异步
	计时方式	同步
	计数速率	80MHz
	传播延迟(tpd)	-
	耗散功率(Pd)	-
	工作温度	-55℃~+125℃
	功能特性	可编程分频比；复位功能；级联计数器；同步计数

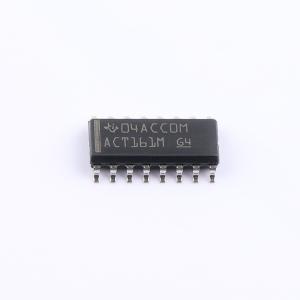

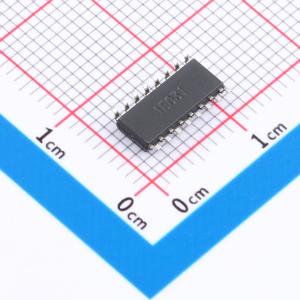

CD74ACT161M96
