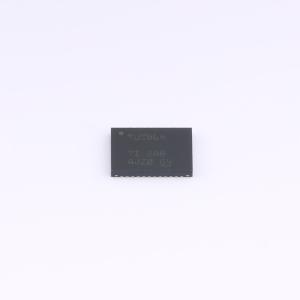

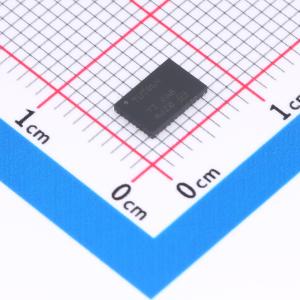

TUSB564RNQT

TUSB564 USB TYPE-C DP 交替模式 8.1Gbps灌电流侧线性转接驱动器交叉点开关

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: TUSB564 是一种 VESA USB Type-C 交替模式转接驱动开关，对于上行端口（灌电流），支持高达5Gbps 的 USB 3.1 数据传输速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据传输速率。该器件以 USB Type-C 标准的 VESA DisplayPort 交替模式进行 UFP_D 引脚分配 C、D 和 E。 TUSB564 提供有多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗产生的码间串扰 (ISI)。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。
品牌名称: TI(德州仪器)
商品型号: TUSB564RNQT
商品编号: C2674659
商品封装: WQFN-40-EP(4x6)
包装方式: 编带
商品毛重: 0.33克(g)

商品参数

商品概述

TUSB564 是一种 VESA USB Type-C 交替模式转接驱动开关，对于上行端口（灌电流），支持高达5Gbps 的 USB 3.1 数据传输速率以及高达 8.1Gbps 的 DisplayPort 1.4 数据传输速率。该器件以 USB Type-C 标准的 VESA DisplayPort 交替模式进行 UFP_D 引脚分配 C、D 和 E。 TUSB564 提供有多个接收线性均衡级别，用于补偿由于线缆或电路板走线损耗产生的码间串扰 (ISI)。该器件由 3.3V 单电源供电运行，支持商业级温度范围和工业级温度范围。

商品特性

USB Type-C 交叉点开关支持
- USB 3.1 第 1 代 + 2 条 DP 1.4 信道
- 4 条 DP 1.4 信道
USB 3.1 第 1 代高达 5Gbps
DisplayPort 1.4 高达 8.1Gbps (HBR3)
支持 C、D、E 引脚分配的 VESA DisplayPort 交替模式 UFP_D 转接驱动交叉点开关
超低功耗架构
具有高达 12dB 均衡功能的线性转接驱动器
透明呈现 DisplayPort 链路训练
自动 LFPS 去加重控制，满足 USB 3.1 认证要求
可通过 GPIO 或 I²C 进行配置
支持热插拔
工业温度范围： - 40°C 至 85°C (TUSB564I)
商用温度范围： 0°C 至 70°C (TUSB564)
4mm x 6mm、0.4mm 间距 WQFN 封装

应用领域

监控器
HDTV
投影仪
扩展坞

优惠活动

购买数量

(250个/圆盘，最小起订量 1 个)

个

起订量：1 个250个/圆盘

总价金额：

￥ 0.00

近期成交2单

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	3V~3.6V

	属性	参数值
	灌电流(IOL)	20mA
	拉电流(IOH)	-
	工作温度	0℃~+70℃
