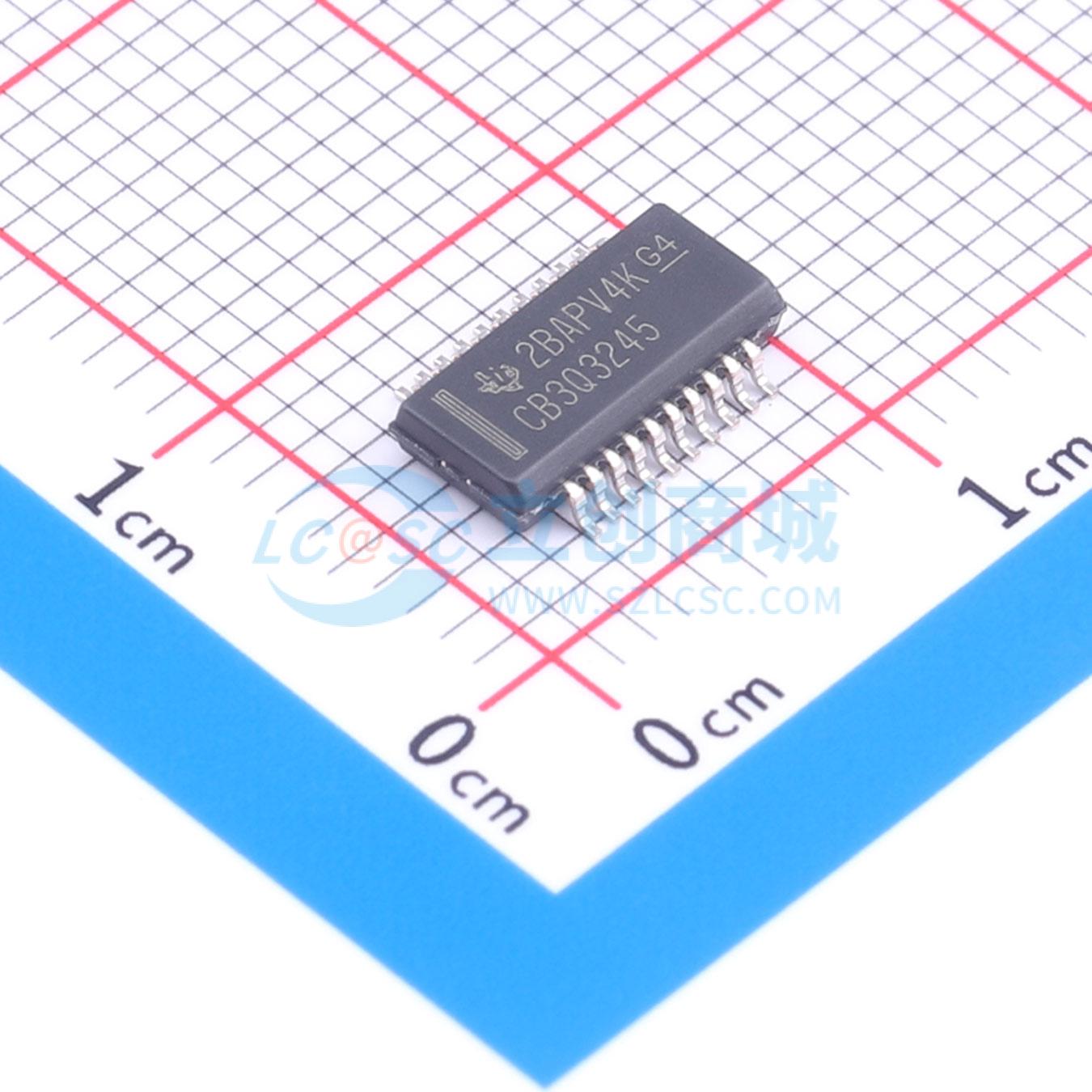

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3Q3245DBQR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CB3Q3245 3.3V、1:1 (SPST)、8 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3245DBQR
商品编号: C2674558
商品封装: SSOP-20-150mil
包装方式: 编带
商品毛重: 0.001克(g)

商品参数

商品概述

SN74CB3Q3245是一种高带宽FET总线开关，利用电荷泵提升传输晶体管的栅极电压，从而提供低且平坦的导通状态电阻（ron）。低且平坦的导通状态电阻允许最小的传播延迟，并支持数据输入/输出（I/O）端口上的轨到轨切换。该器件还具有低数据I/O电容，以减少数据总线上的电容负载和信号失真。SN74CB3Q3245专为支持高带宽应用而设计，提供了优化的接口解决方案，非常适合宽带通信、网络以及数据密集型计算系统。

SN74CB3Q3245被组织成一个8位总线开关，具有单个输出使能（OE）输入。当OE为低时，总线开关处于开启状态，A端口连接到B端口，允许端口间双向数据流动。当OE为高时，总线开关关闭，在A端口和B端口之间存在高阻态。

该器件完全适用于使用10H的部分断电应用。loff电路可防止在断电时通过器件产生有害的反向电流。设备在断电时具有隔离功能。

为了确保在上电或断电期间保持高阻态，应通过一个上拉电阻将OE连接到VCC；该电阻的最小值由驱动器的电流吸收能力决定。

应用领域

PCI 接口
差分信号接口
内存交错
总线隔离
低失真信号门控

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源

	属性	参数值
	工作电压	2.3V~3.6V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
