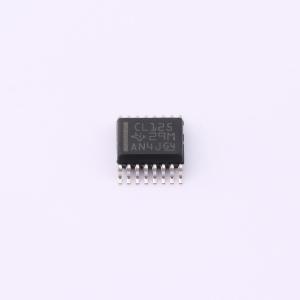

温馨提醒：图片仅供参考，商品以实物为准

SN74CBTLV3125DBQR

低压四路场效应晶体管总线开关

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: SN74CBTLV3125 具有断电保护功能的 3.3V、1:1 (SPST)、4 通道 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CBTLV3125DBQR
商品编号: C2674550
商品封装: SSOP-16-150mil
包装方式: 编带
商品毛重: 0.3942克(g)

商品参数

商品概述

SN74CBTLV3125为四路FET总线开关，各开关具备独立控制线路，当对应输出使能输入为高电平时，对应开关禁用。该器件完全针对部分断电应用进行规范设计，Ioff特性可确保器件断电时不会有损坏性电流倒流，断电状态下具备隔离功能。为确保上电或断电过程中保持高阻抗状态，反相输出使能应通过上拉电阻连接至Vcc，电阻的最小值由驱动器的灌流能力决定。器件所有未使用的控制输入必须连接至Vcc或地，才能保证正常工作。

商品特性

采用标准125型引脚分配
两个端口间的开关连接阻抗为5Ω
数据输入输出端口支持轨到轨切换
支持Ioff部分断电模式操作
闩锁性能超过100mA，符合JESD 78 II类标准
提供多类型封装可选
存在无内部连接的空引脚NC
典型参数测试条件为Vcc=3.3V，环境温度25℃

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源
	工作电压	2.3V~3.6V
	输入数/输出数	4/4
	灌电流(IOL)	-

	属性	参数值
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
	传播延迟(tpd)	0.25ns@3.3V,50pF
	静态电流(Iq)	10uA
	功能特性	断电保护；输出使能高阻
	系列	74CBTLV
