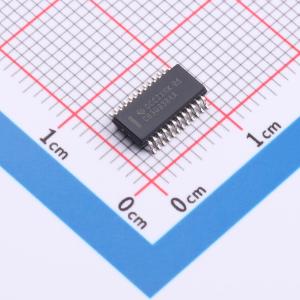

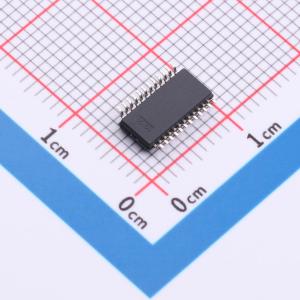

温馨提醒：图片仅供参考，商品以实物为准

SN74CB3Q3384ADBQR

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SN74CB3Q3384A 具有高带宽的 3.3V、1:1 (SPST)、10 通道通用 FET 总线开关
品牌名称: TI(德州仪器)
商品型号: SN74CB3Q3384ADBQR
商品编号: C2674541
商品封装: SSOP-24-150mil
包装方式: 编带
商品毛重: 3.74克(g)

商品参数

商品概述

SN74CB3Q3384A 是一种高带宽 FET 总线开关，利用电荷泵提升传输晶体管的栅极电压，从而提供低且平坦的导通状态电阻 (ron)。低且平坦的导通状态电阻使得传播延迟最小化，并支持数据输入/输出 (I/O) 端口上的轨到轨切换。该器件还具有低数据 I/O 电容，以尽量减少数据总线上的电容负载和信号失真。SN74CB3Q3384A 特别设计用于支持高带宽应用，提供了一种优化的接口解决方案，非常适合宽带通信、网络和数据密集型计算系统。

SN74CB3Q3384A 组织为两个 5 位总线开关，具有独立的输出使能 (1OE, 2OE) 输入。它可以作为两个 5 位总线开关使用，也可以作为一个 10 位总线开关使用。当 OE 为低时，相应的 5 位总线开关开启，A 端口连接到 B 端口，允许端口之间的双向数据流动。当 OE 为高时，相应的 5 位总线开关关闭，A 端口和 B 端口之间存在高阻态。

该器件完全适用于使用 lOH 的部分电源关闭应用。loff 电路在器件断电时防止有害电流回流。该器件在断电期间具有隔离功能。

为了确保在上电或断电期间的高阻态，OE 应通过一个上拉电阻连接到 VCC；电阻的最小值由驱动器的电流吸收能力决定。

应用领域

PCI 接口
差分信号接口
内存交错
总线隔离
低失真信号门控

	属性	参数值
	商品目录	信号开关/编解码器/多路复用器
	类型	-
	电源极性	单电源

	属性	参数值
	工作电压	2.3V~3.6V
	拉电流(IOH)	-
	工作温度	-40℃~+85℃
